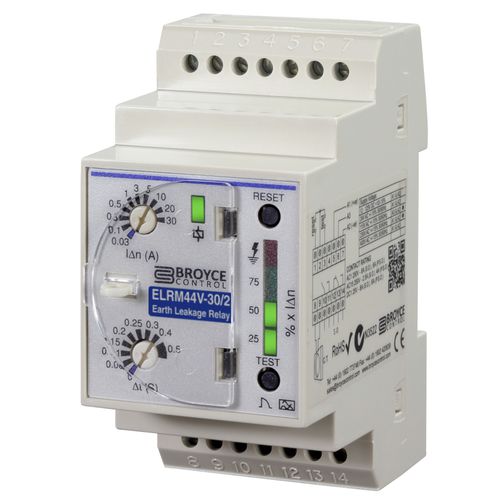

Fehlerstromschutzrelais ELRM44V-3/2

1NO1NO/NFfür DIN-Schiene

- Typ A - Erdschlussrelais - Beide internen Relais sind so konfiguriert, dass sie bei Auslösung erregt werden - Wählbare Auslösestufe (0,03 - 3A) und Zeitverzögerung (0 - 0,5s) - Lokale (und optionale entfernte) Test-/Rücksetztasten - Isolierte Hilfsversorgung - 1 x SPDT/1 x SPNO Relais-Ausgänge - 44 mm breit, DIN-Schienenmontage Dieses Produkt wird in Verbindung mit einem externen Core Balance Current Transformer (CBCT) verwendet und erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Beide internen Relais sind so konfiguriert, dass sie bei Auslösung dieses speziellen Produkts erregt werden. Eine einstellbare Auslösestufe und Zeitverzögerung ermöglicht es, das Produkt je nach Art der zu schützenden Anlage einzustellen. Wenn die Höhe des überwachten Ableitstroms den eingestellten Auslösewert überschreitet, löst das Gerät aus. Typischerweise wird das Produkt in Verbindung mit einem externen Schaltgerät (d.h. Nebenschlussauslöser) verwendet und typischerweise durch den Hauptrelaisausgang (RLY1) gesteuert. Es besteht die Möglichkeit, den zweiten Relaisausgang (RLY2) zu verwenden, der zum Betrieb einer Schalttafellampe z.B. für visuelle Anzeigezwecke verwendet werden kann. Für die Stromversorgung dieses Produkts ist eine Hilfsspannung erforderlich.
