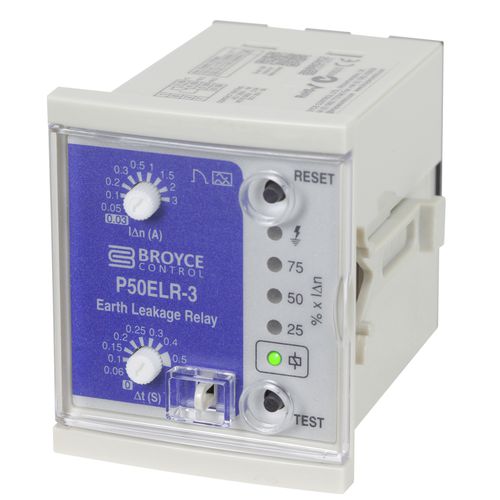

Fehlerstromschutzrelais P50ELR-3

1NO/NFfür Schalttafelmontageeinstellbar

- Erkennung von Erdleckagen - Kompaktes Gehäuse für Schalttafelmontage - Schnelle Installation mit Seitenclips (keine Befestigungsschrauben erforderlich) - Wählbare Auslösestufe (0,03 - 3A) und Zeitverzögerung (0 - 0,5s) - LED-Anzeige für Versorgung, Ableitstrom und Auslösestatus - Test- und Reset-Tasten - 1 x SPDT Relais-Ausgang Dieses Produkt wird in Verbindung mit einem externen Core Balance Current Transformer (CBCT) verwendet und erkennt sinusförmige Wechsel- und pulsierende Gleichstrom-Restströme. Ein einstellbarer Auslösepegel und eine einstellbare Zeitverzögerung ermöglichen es, das Produkt je nach Art der zu schützenden Anlage einzustellen. Wenn die Höhe des überwachten Leckstroms den eingestellten Auslösepegel überschreitet, löst das Gerät aus. Typischerweise wird das Produkt in Verbindung mit einem externen Schaltgerät (d.h. Schütz, Nebenschlussauslöser) verwendet. Zur Versorgung dieses Produkts ist eine Hilfsspannung erforderlich.
