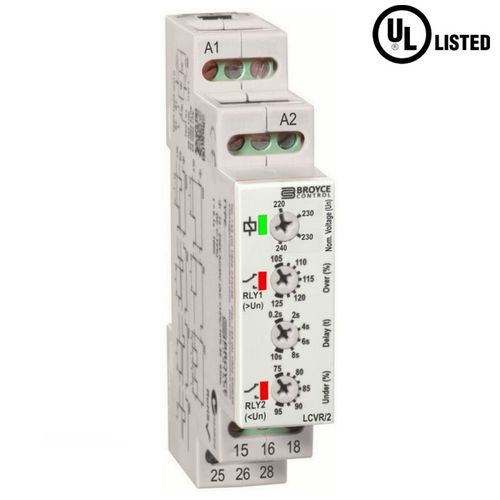

Unterspannungs-Überwachungsrelais LCVR/2

Überspannung1NO/NFAC

- Unter- und Überspannungsüberwachung - Monitore eigener Vorrat - Wählbare Nennspannungen - Einstellbare Trip-Levels - Einstellbare Zeitverzögerung - 2 x SPDT Relais-Ausgang - 17,5 mm breit, DIN-Schienenmontage - UL-gelistet Wenn Spannung angelegt wird, ziehen die Ausgangsrelais RLY1 und RLY2 an, sofern die überwachte Versorgungsspannung über dem eingestellten Unterspannungs-Auslösepegel und unter dem eingestellten Überspannungs-Auslösepegel liegt. Unter Spannung: Wenn die Spannung unter den eingestellten Unterspannungs-Auslösepegel fällt, schaltet RLY2 nach der eingestellten Verzögerung ab. Die Spannung muss über die Auslöseschwelle plus die eingestellte Hysterese-Einstellung ansteigen, bevor RLY2 wieder erregt wird. Überspannung: Wenn die Spannung über den eingestellten Auslösepegel Überspannung ansteigt, schaltet RLY1 nach der eingestellten Verzögerung ab. Die Spannung muss unter den Auslöseschwellwert minus der eingestellten Hysterese-Einstellung absinken, bevor das Relais RLY1 wieder erregt wird. Spezifikation - Überwachungsfunktion: Unter- und Überspannung - Überwachte Versorgungsspannung*: 110/115V oder 220/230/240V Wechselstrom 50/60Hz - Reisestufe: Unter: 75 - 100%/Über: 100 - 125% - Hysterese: ≈2% (korrigiert) - Zeitverzögerung: 0.2 – 10s - Ausgabe: 2 x SPDT 5A bei 250V (AC1) - Abmessungen (mm): B:17,5 x H:89 x T:66,5
