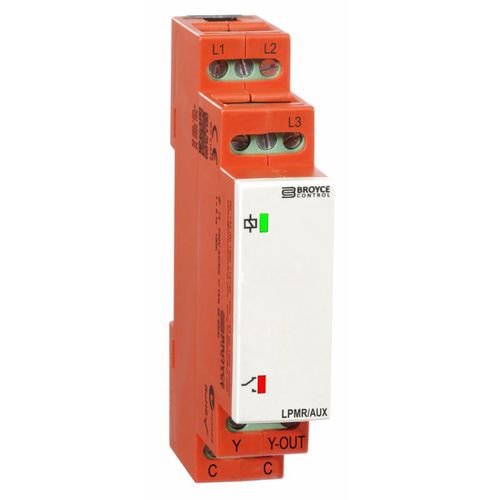

Phasenungleichgewicht-Schutzrelais LPMR/AUX
Phasenfolgefür Phasenverlustdreiphasig

Phasenungleichgewicht-Schutzrelais
Phasenungleichgewicht-Schutzrelais
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Kontrollwert / Messwert
Phasenfolge, für Phasenverlust, Phasenungleichgewicht
Netzwerk
dreiphasig
Installierung
für DIN-Schiene
Weitere Eigenschaften
zeitgesteuert

Beschreibung

- Überwachung der Phasenunsymmetrie - Erkennt falsche Phasenfolge und Phasenverlust - Weiter 3-Phasen-Spannungsbereich 190 - 600VAC - Hilfsspannung - 24VAC - Keine Benutzereinstellungen - Einfache Installation/Einrichtung - SPNO-Ausgang bei 24VAC - 17,5 mm breit, DIN-Schienenmontage Konzipiert für den Schutz von Schrauben- und Scrollverdichtern gegen Phasenunsymmetrie, Verlust und Umkehrung, überwacht das Produkt eine breite Dreiphasenversorgung, die zur Versorgung der Last verwendet wird, aber zusätzlich selbst von einer separaten 24VAC-Hilfsversorgung gespeist wird. Damit das Relais erregt werden kann, muss die Hilfsspannung angeschlossen und alle Phasen in der richtigen Reihenfolge und innerhalb der festgelegten Betriebsparameter vorhanden sein. Wenn eine dieser Bedingungen nicht erfüllt ist, fällt das Relais ab. Spezifikation - Überwachungsfunktion: Phasenungleichgewicht, Sequenz + Verlust - Überwachte Versorgungsspannung: 190 - 600VAC - Phasenungleichgewichtsverlust/Schwellenwert: 67.5V +/- 2,5V* - Phasenunsymmetrie-Rücksetzpegel (Hyst.) 6,5V ± 1,5V unter Auslöseschwelle - Zeitverzögerung (aus Fehler): < 200ms - Hilfsversorgung: 24VAC +/-25% - Ausgabe: SPNO 6A (24VAC) - Abmessungen (mm): B:17,5 x H:89 x T:66,5

---
