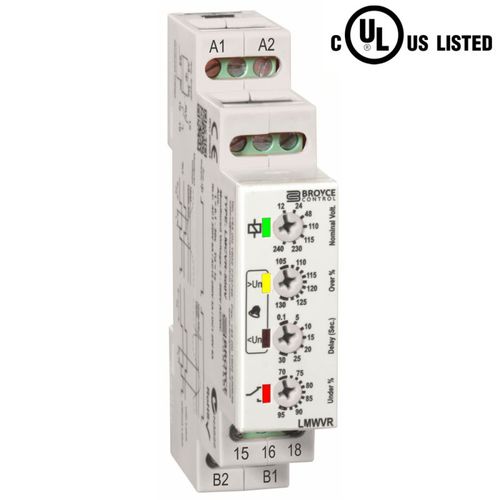

Unterspannungs-Überwachungsrelais LMWVR

Überspannung1NO/NFAC/DC

- Unter- und Überspannungsüberwachung (Fenster) - Einstellbare Auslösestufen - Einstellbare Zeitverzögerung - Isolierte Hilfsspannung - SPDT-Relaisausgang - 17,5 mm breit, DIN-Schienenmontage - UL-gelistet Das Produkt wurde entwickelt, um eine Nennspannung an einer separaten Versorgung zu überwachen und sicherzustellen, dass sie innerhalb der festgelegten Grenzen bleibt. Damit das Produkt funktioniert, muss eine Hilfsspannung (für die Stromversorgung des Geräts erforderlich) vorhanden sein. Wenn die überwachte Spannung angelegt wird, zieht das Relais an. Unterspannung: Wenn die überwachte Spannung unter den eingestellten Unterspannungs-Auslösepegel fällt, fällt das Relais ab. Die Spannung muss über den Auslösepegel plus die eingestellte Hysterese ansteigen, bevor das Relais wieder anzieht. Überspannung: Wenn die überwachte Spannung über den eingestellten Auslösepegel für Überspannung ansteigt, fällt das Relais ab. Die Spannung muss unter den Auslösepegel minus der eingestellten Hysterese abfallen, bevor das Relais wieder anzieht. Technische Daten - Überwachungsfunktion: Unter- und Überspannung - Auslösepegel: Unter: 70 - 90%/Über: 105 - 130% (der gewählten Nennspannung) - Hysterese: ≈2% - Zeitverzögerung: 0.1 - 30s - Abmessungen (mm): B:17,5 x H:89 x T:66,5
