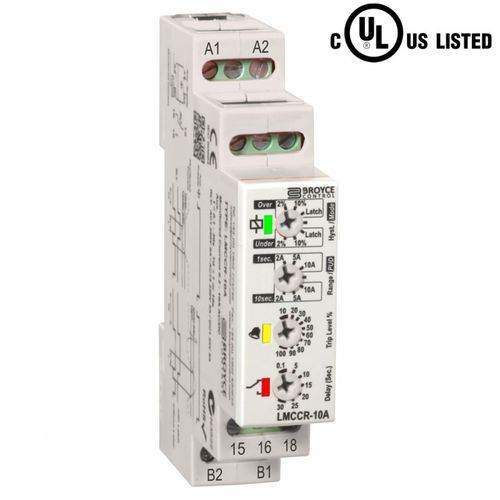

Überstrom-Überwachungsrelais LMCCR-10A

Unterstrom1NO/NFAC/DC

- Unter- oder Überstromüberwachung (wählbar) - Einstellbarer Auslösepegel, Hysterese und Zeitverzögerung + Verriegelung - Isolierte Hilfsspannung - SPDT-Relaisausgang - 17,5 mm breit, DIN-Schienenmontage - UL-gelistet Das Produkt ist für die Überwachung des Stroms in der Zuleitung zu einer Last ausgelegt. Eine Hilfsversorgung (für die Stromversorgung des Geräts erforderlich) muss vorhanden sein, damit das Produkt funktioniert. Zwei Überwachungsmodi sind verfügbar: Unterstrom: Im Normalbetrieb ist das Relais angezogen (überwachter Strom über dem eingestellten Auslösepegel). Wenn der Strom unter den Auslösepegel sinkt, fällt das Relais nach der eingestellten Verzögerung ab. Der Strom muss über den Auslösepegel plus die Hysterese ansteigen, bevor das Relais wieder anzieht. Überstrom: Im Normalbetrieb ist das Relais im angezogenen Zustand (überwachter Strom unterhalb des eingestellten Auslösepegels). Wenn der Strom über den Auslösepegel ansteigt, fällt das Relais nach der eingestellten Verzögerung ab. Der Strom muss unter den Auslösepegel abzüglich der Hysterese sinken, bevor das Relais wieder anzieht.
