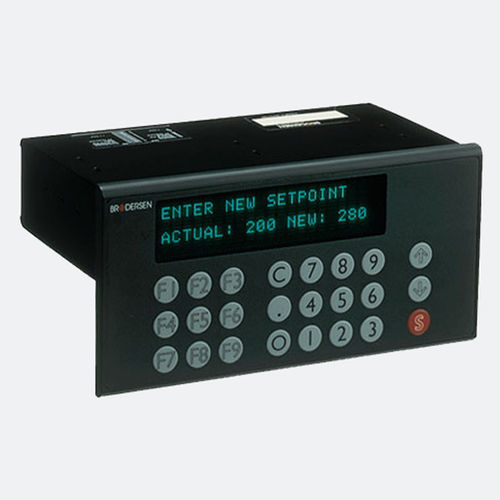

Bedienterminal mit Tastatur UCT series

einbaufähig320 x 200LCD

Brodersen-Textanzeigen und -Bedienfelder versorgen den Bediener mit relevanten Informationen, z. B. über Betriebsbedingungen und aktuelle Messgrößen, wenn die Anlage normal arbeitet, und alarmieren den Bediener im Falle einer Störungssituation. Die Informationen werden von einer SPS oder einer anderen Steuerung übertragen und in klare, einfache Meldungen auf dem Display umgesetzt - als Festtext oder als Kombination aus Festtext und aktueller Messgröße. Bedientableaus haben 2 Textzeilen mit 20 Zeichen und eine Kapazität von bis zu 200 Meldungen. Jede Meldung kann bis zu 16 dynamische Ziffern enthalten. Je nach Wunsch kann sich der Bediener direkt in die SPS eintippen und Parameter ändern oder vorprogrammierte Funktionen ausführen - dabei kann zwischen Panels mit 4 oder 24 Tasten gewählt werden. Die Bedienpanels werden mit verschiedenen Anschlussmöglichkeiten an die Steuerung geliefert - z.B. mit einer parallelen Schnittstelle zum direkten Anschluss an die digitalen Ausgänge der Steuerung, mit einer seriellen Schnittstelle inklusive Treibern zu den meisten SPSen oder mit VT100-Terminalemulation. Die Programmierung der Texte ist völlig unkompliziert und erfolgt entweder mit einem normalen PC oder durch direkten Anschluss einer PC-Tastatur. Wenn zu Dokumentations- oder Datenerfassungszwecken ein Ausdruck von Displaymeldungen einschließlich der Uhrzeit erforderlich ist, kann ein Drucker angeschlossen werden. Das elegante Design und die geringen Abmessungen der Brodersen-Anzeiger sind wie geschaffen für den Einbau in ein Pult oder ein Bedienfeld.
