Prozessanzeiger UDC-32

TemperaturPositionLeistung

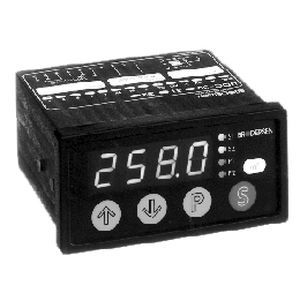

Der UDC-32 von Brodersen ist eine digitale Schalttafelsteuerung mit 4-stelliger LED-Anzeige. Das Panelmeter wird zur Überwachung und Messung von - AC/DC-Spannung - AC/DC-Strom - Temperatur mit PT-100/500/1000, Ni-100, Thermistoren und Thermoelementen. Die Temperatur wird durch den eingebauten Mikroprozessor vollständig linearisiert. - Standard Prozesssignale Der tatsächliche Eingangssignaltyp und der Messbereich müssen bei der Bestellung des Messgeräts angegeben werden. Spritzwassergeschützte Frontplatte mit integriertem Display, LED-Anzeigen und 4-Tasten-Tastatur für die Programmierung der Einstellung. Ausführung mit galvanischer Trennung zwischen Eingangssignal und Spannungsversorgung erhältlich. Die Schalttafelsteuerung ist mikroprozessorgesteuert und über die Tastatur voll programmierbar: - Auswahl des Ausgangsrelais-Modus mit 6 verschiedenen Ausgangsmodi. - Minimum/Maximum der Skala. - Position des Dezimalpunktes. - Sollwert (1 oder 2). - Hysterese (unter oder über dem Sollwert). - Korrektur der Anzeige (im Falle einer Abweichung zwischen dem tatsächlichen Messwert und der Anzeige). - Aktualisierungszeit der Anzeige (0-10,0 Sek.). - Einschaltverzögerung, Ausgangsrelais 1 & 2 einzeln (0-100,0 Sek.). - Rückfallverzögerung, Ausgangsrelais 1 & 2 einzeln (0-100,0 Sek.). Die Einstellungen werden in einem EEPROM gespeichert und eine versehentliche Änderung der vorprogrammierten Einstellungen wird durch die Tastatursperre verhindert. Ein oder zwei Ausgangsrelais (UDC-32) mit LED-Anzeige des erregten Relais. Standardisiertes Gehäuse (96 x 48 mm) mit steckbaren Klemmen auf der Rückseite. Versionen mit galvanischer Trennung zwischen Eingangssignal und Spannungsversorgung.
