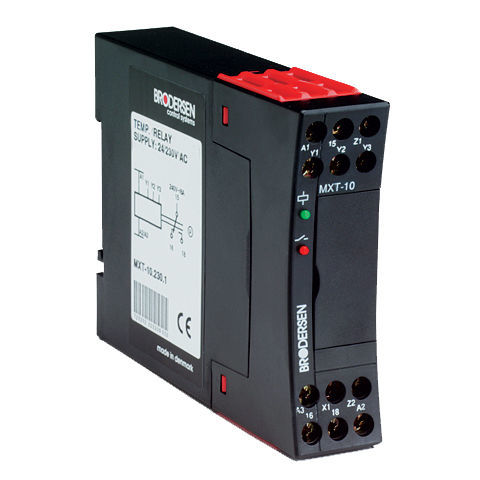

Temperaturüberwachungsrelais MXT-10

1NOACDC

Das MXT-10 Thermostatrelais von Brodersen ist ein Thermostatrelais für die Ein/Aus-Regelung der Temperatur in einem Inkubator oder einem Gefrierschrank. Über Analogausgänge kann der Sollwert genau eingestellt und die gemessene Temperatur ermittelt werden. Der Sollwert und die gemessene Temperatur können vom Benutzer direkt an einem Messgerät abgelesen werden (Ausgang 0-10VDC) Ein Thermostatrelais zur Überwachung oder Regelung der Temperatur im bereich von -50 bis 300°C. Der Fühler ist ein Standard-Pt100, entweder mit 2 oder 3 Leitern. LED-Anzeige bei nicht funktionierendem Fühler und aktiviertem Relais. Wenn die Temperatur ansteigt und den festgelegten Sollwert erreicht, plus der Hysterese, die auf der Vorderseite eingestellt wird, fällt das Relais ab. Sinkt die Temperatur und überschreitet den Sollwert, abzüglich der Hysterese der Hysterese, wird das Relais wieder aktiviert. Durch Umklemmen von 2 Klemmen kann das relais invertiert werden, so dass das Thermostatrelais sowohl für die sowohl für die Steuerung von Heiz- als auch von Kühlsystemen verwendet werden kann. Das Relais hat zwei analoge 0-10VDC-Ausgänge, einen für die gemessene temperatur und der andere für den Sollwert. Merkmale - 2/3-Leiter Pt100-Eingang (DIN43760). - Überwachung oder Regelung der Temperatur - 50 bis 300°C in 5 Bereichen in einer Version. - Einstellbarer Sollwert. - Hysterese einstellbar ±0,5-20%. - Umkehrung der Relaiskontaktfunktion - Heiz-/Kühlregelung. - LED-Anzeige bei Fühlerausfall. - Ausgänge. - SPDT. - Analog 0 - 10VDC mit Bezug auf die gemessene temperatur. - Analog 0 - 10VDC mit Bezug auf den Sollwert. - Versorgungsspannung 24VDC, 24/115VAC oder 24/230VAC.
