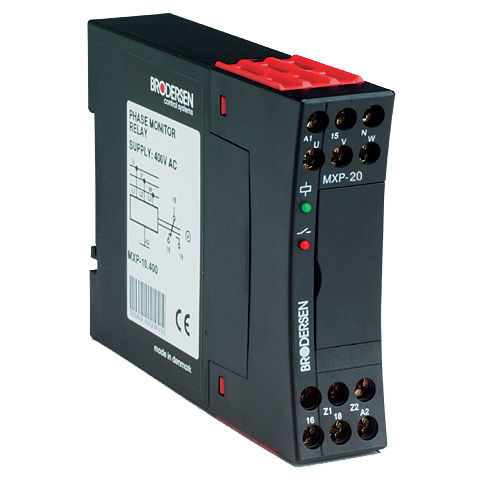

Spannungsüberwachungsrelais MXP-20

PhasenfolgeLeistungAC

Ein Relais zur Überwachung einer 3-phasigen AC-Stromversorgung mit oder ohne Nullleiter. Das Relais überwacht, dass alle Phasen vorhanden sind und in der phasenfolge L1, L2, L3 (U,V,W) vorhanden sind, dass keine der Phasen der Phasen um mehr als 20° gegeneinander verschoben sind und dass eine oder mehrere der Phasenspannungen nicht zu niedrig sind. Wenn alle drei Überwachungskriterien erfüllt sind, wird das Relais aktiviert. Wenn eines oder mehrere der Kriterien nicht erfüllt sind nicht erfüllt, fällt das Relais ab und eine rote LED zeigt den Fehler an. Feste Grenzwerte für das Anziehen und Abfallen des Einzelausgangsrelais. Bei Anschluss von Neutral sind die Messmöglichkeiten optimal, da Der Neutralleiter dient als Messreferenz. Ohne Neutral erzeugt das Phasen phasenüberwachungsrelais einen Neutralbezug aus den angeschlossenen phasen. Merkmale: - Überwachung von - Phasendrehung - Phasenverschiebung weniger als 20° - Niedrige Spannung - Ausgang SPTD. - Betriebsspannung über die Phasen L2 und L3 (V und W). - Verzögerung= 0,5s zur Vermeidung von fehlerhaftem Einschalten und Ausschalten verursacht durch kurze Störungen.
