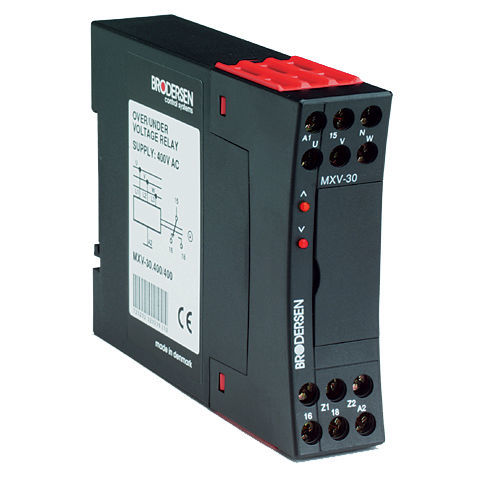

Sicherheitsrelais MXV-30

Spannung1NO/NFdreiphasig

Ein Relais zur Überwachung einer 3-phasigen AC-Stromversorgung mit/ohne Nullleiter. Wenn die Spannung der 3 Phasen U,V,W (L1, L2, L3) innerhalb des auf der Vorderseite einstellbaren Bereichs, wird das Relais angezogen. Wenn eine oder mehrere der Phasenspannungen außerhalb der Grenzwerte, fällt das relais ab. Eine LED zeigt Über- oder Unterspannung an. Wenn alle Spannungen wieder innerhalb der Grenzwerte liegen, wird das Relais wieder aktiviert. Es gibt auch eine Verriegelungsfunktion, bei der das Relais nach dem Abfallen unabhängig von der Eingangsspannung abgefallen bleibt, bis der jumper oder die Betriebsspannung unterbrochen wird. Typischerweise verwendet in sicherheitsschaltungen. Die LED-Anzeige ist auch im selbsthaltenden Zustand verfügbar. Bei Anschluss von Neutral sind die Messmöglichkeiten optimal, da Neutral arbeitet als Messreferenz. Ohne Neutral erzeugt das phasenüberwachungsrelais einen Neutralbezug aus den angeschlossenen Phasen. Hinweis: 3x400 ergibt eine Nennspannung zwischen den Phasen von 400VAC. Die Spannung zwischen Phase und Neutralleiter beträgt 230V AC. Merkmale - Überwachung von Über- und Unterspannung, bei 3-Phasen-Stromversorgung mit oder ohne Neutralleiter. - Einstellbare obere und untere Spannungsgrenzen (80-99% /101-120% von Un). - Automatische Verriegelung (Latch). - Ausgang SPDT. - Getrennte Betriebsspannung 230V AC, oder 400V AC.
