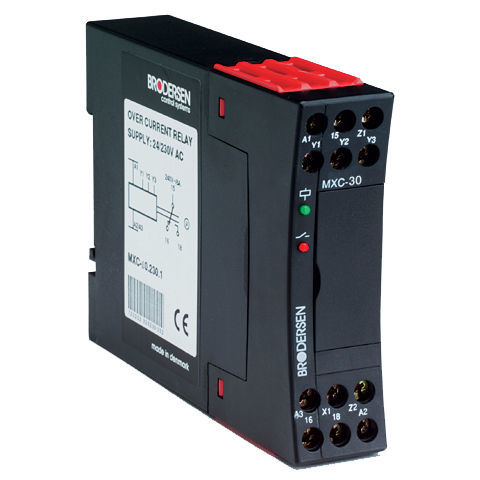

Sicherheitsrelais MXC-30

SpannungStrom1NO/NF

Ein Relais für Überwachung hohen Wechselstrom-oder DC-Strom durch die Verbindung Wechselstrom des gegenwärtigen transformator mit secundary Strom von Wechselstrom 0-1,0A oder des DC-Shunts mit Spannungsabfall von DC 0-60mV. Das Relais wird in zwei Veränderungen für über-oder in Unterströmung geliefert. Überstrom: Wenn der überwachte Strom entschlossene setpoint steigt und erreicht, das auf der Frontverkleidung justiert wird, zieht das Relais an. Wenn der Strom setpoint fallenläßt und führt, minus der Hysteresis, die auf der Frontseite justierbar ist, fällt das Relais ab. Unterströmung: Wenn die überwachten gegenwärtigen Tropfen und die Reichweiten, die, entschlossene setpoint, das auf der Frontverkleidung justiert wird, das Relais anzieht. nWhen die gegenwärtigen Aufstiege und die Durchläufe setpoint, plus die Hysteresis, die auf der Frontseite justierbar ist, das Relais abfällt dort ist auch eine Verriegelungsfunktion, in der das Relais, nachdem es angezogen hat, unabhängig davon Eingangsstrom, bis den Verriegelungsüberbrücker angezogen bleibt, oder die Betriebsspannung getrennt ist-. Gewöhnlich verwendet in den Sicherheitsstromkreisen. Die Kontaktfunktion des Relais kann auch umgewandelt werden. Das Relais hat eine Entsprechung, 2-10V DC, Ausgang, der, wenn er an einen externen Voltmeter angeschlossen wird, für die genaue Justage von setpoint benutzt werden kann.
