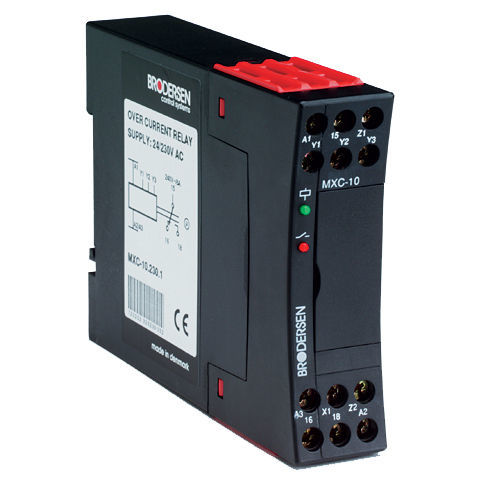

Stromüberwachungs-Relais MXC-10

Spannung1NO/NFAC/DC

Das einphasige Stromrelais MXC-10 von Brodersen ist ein Relais für die Überwachung von Auslastungen in Anwendungen mit einem relativ geringen Wechsel- und Gleichstrom bis zu 2A AC/DC. Das Relais kann vorteilhaft als Alarmrelais zur Erkennung von kurzzeitigen Überlastungen über die Selbsthaltefunktion eingesetzt werden. Das Relais kann auch für größere AC-Ströme mit einem externen Shunt oder einem Stromwandler verwendet werden. Ein Relais zur Überwachung von AC- oder DC-Strom über einen internen Shunt. Das Relais wird in zwei Varianten für Über- oder Unterstrom geliefert. Überstrom: Wenn der überwachte Strom ansteigt und den festgelegten sollwert erreicht, der an der Frontplatte eingestellt wird, zieht das Relais an. Wenn der Strom abfällt und den Sollwert, abzüglich der auf der Vorderseite einstellbaren Hysterese, überschreitet, fällt das Relais ab. Unterstrom: Wenn der überwachte Strom abfällt und den festgelegten sollwert, der auf der Frontplatte eingestellt wird, erreicht, zieht das Relais an. Wenn der Strom ansteigt und den Sollwert plus die auf der Vorderseite einstellbare Hysterese die auf der Vorderseite einstellbar ist, fällt das Relais ab Es gibt auch eine Selbsthaltefunktion, bei der das Relais nach dem Anziehen unabhängig vom Eingangsstrom erregt bleibt, bis der Latch-Jumper oder die Betriebsspannung unterbrochen wird. Typischerweise verwendet in Sicherheits schaltungen. Die Kontaktfunktion des Relais kann auch invertiert werden. Das Relais verfügt über einen analogen 2-10-V-DC-Ausgang, der bei Anschluss an ein externes Voltmeter für die genaue Einstellung des Sollwerts verwendet werden kann einstellung des Sollwerts verwendet werden kann. Merkmale - Überwachung von 4mA - 2A AC/DC, in 5 Bereichen, in einer Version. - Einstellbarer Sollwert. - Einstellbare Hysterese 0,5-20%. - Automatische Verriegelungsfunktion (Latch). - Invertierung der Relaisfunktion.
