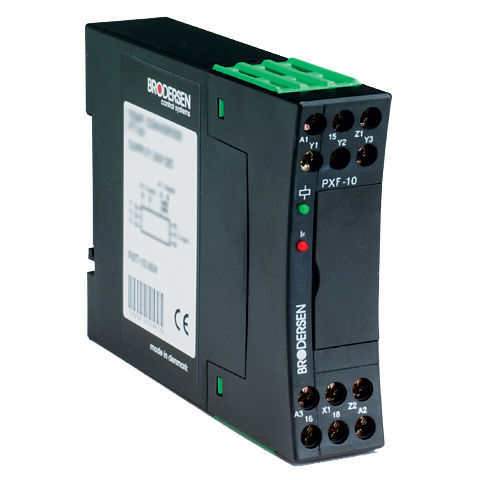

Digitaler Signalwandler PXF-10

für DIN-Schiene

Wandelt Prozesssignale in einen pulsierenden Ausgang um, der auf die digitalen Eingänge einer SPS gelegt werden kann. Frequenzausgang 0,05 - 5kHz oder 0,5 - 50kHz. BESCHREIBUNG Signalwandler für die Umwandlung eines analogen Prozesssignals in einen pulsierenden (50% Tastverhältnis) Transistorausgang. Eine typische Anwendung wäre die Umwandlung eines analogen Signals von einer Sonde in einen pulsierenden ausgang zur Eingabe in einen digitalen Eingang einer SPS. Eingang, Ausgang und Betriebsspannung betriebsspannung sind intern galvanisch getrennt (3,75kV). Der Eingang wird über Schalter und der Ausgang über eine Auswahl von klemmen gewählt. Siehe Anschlussplan. Merkmale - Eingang 0 - 5V/0 - 10V/-10-+10VDC/0 - 20/4 - 20mA in einer Version. - 2 Standard-Ausgangsversionen; - Ausgang 0-50Hz/0-5kHz/0-10kHz - ausgewählt über Klemmen. - Ausgang 0-40Hz/0-4kHz/0-8kHz - wählbar über Klemmen. - Ausgangsoffset und Verstärkung einstellbar ±5%. - LED-Anzeige für Eingang kleiner als 5% / Anzeige bei Fühlerausfall. - Betriebsspannung 24VDC, 24VAC, 115VAC, 230VAC.
