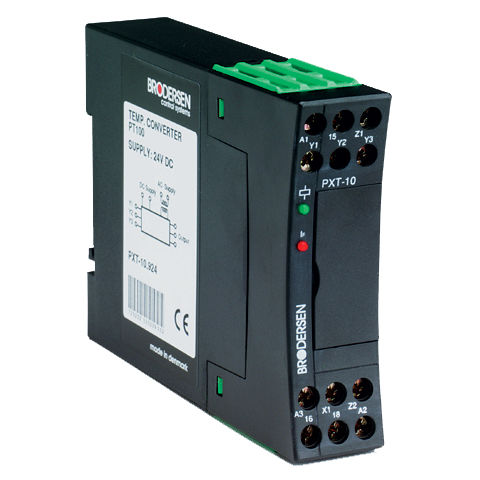

Temperaturwandler PXT-10/11

SignalAnalogERT

Umwandlung des Pt100-Meldersignals für 3 Arten von Prozesssignalen. Typische Anwendungen sind, wo man eine Temperatur über einen Standard-Analogeingang messen möchte. Der Temperaturwandler hat zwei Bereiche und im unteren Bereich bei -50-100° C ist es möglich, eine Auflösung von mehr als 27 Integer/° C auf einen 12 Bit Analogeingang zu erreichen. Eine Alternative ist ein Pt100-Modul für die SPS oder ein relativ teurer Detektor mit einem Transmitter. Temperaturwandler zur Umwandlung einer Temperatur in ein analoges prozesssignal. Der Temperaturwandler hat einen Pt100/Pt1000 eingang in zwei Bereichen -50-300°C und -50-100°C. Eine typische Anwendung ist, wenn eine Temperaturmessung erforderlich ist und ein PLC/ Controller nur analoge Eingänge hat. Der Temperaturbereich für den Eingang und der Typ des Analogausgangs werden werden über die Wahl der Klemme ausgewählt - siehe Anschlussplan. Merkmale - Pt100/Pt1000-Fühlereingang mit/ohne Kompensation des Kabel kabelwiderstandskompensation in zwei Bereichen -50 bis 300°C und -50-100°C . - Ausgang 0-10VDC/2-10VDC/0-20/4-20mA - wählbar über Klemmen. - Ausgangsoffset und Verstärkung einstellbar ±5%. - LED-Anzeige für Eingang kleiner als 5%. - Galvanisch getrennte Versorgung/Ausgang ist 3,75kV AC 1 min. - Betriebsspannung 24VDC, 24VAC, 115VAC oder 230VAC.
