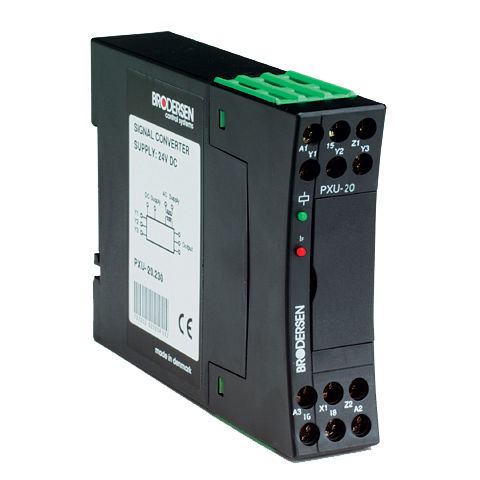

Galvanisch getrennter Signalwandler PXU-20

analogIsolatorfür DIN-Schiene

Die Umwandlung des Prozesssignals wird dort angewendet, wo: - der Ausgang des Detektors vom Eingang abweicht, z.B. bei einer SPS - dies wird als Signalschnittstelle bezeichnet. - Bei der Übertragung von Signalen mit langen Drähten, wo der Eingangswiderstand an der Steuereinheit zu groß ist, um die Prozesssignale selbst zu verarbeiten. Der PXU-20 hat einen Eingangswiderstand von 100 Ohm, der als Signalverstärkung bezeichnet wird. Galvanische Trennung wird angewendet: - wo man Fehler aufgrund von Unterschieden im Spannungspotential bei der Erfassung von Messwerten vermeiden möchte. Die Potentialunterschiede entstehen durch die Unterschiede im Widerstand in der Erde, die unsere absoluten Referenzen sind. Dies erfordert oft eine galvanische Trennung aller Messsignale und aller Signale von der Steuereinheit, z. B. der SPS. - wo man Fehler aufgrund von Masseschleifen vermeiden möchte. Die Masseschleifen entstehen in großen zusammenhängenden Messkreisen und geben falsche Messwerte, wenn man eine Zusammenfassung von kleinen Änderungen des Spannungspotentials erhält. - in industriellen Umgebungen, in denen die Gefahr besteht, dass kapazitive und induktive Störsignale das Messsignal beeinflussen. Eine Folge davon sind oft verbrannte Analogeingänge usw.. die galvanische Trennung von 4 kV bietet einen wirksamen Schutz des Analogeingangs.
