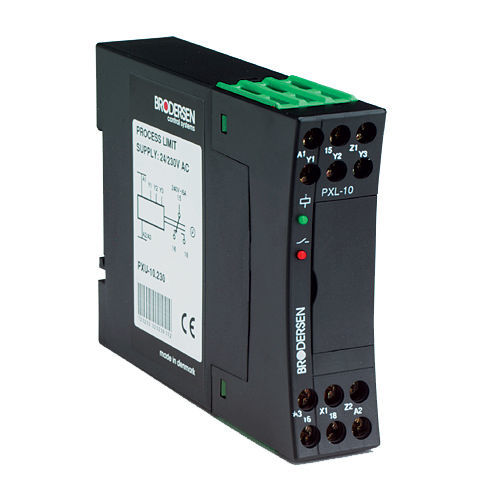

Signal-Wandler/Isolierer PXL-10

4-20 mAfür DIN-Schiene

Ein Schwellenrelais zur Überwachung oder Steuerung gängiger Arten von Prozesssignalen. Das zu überwachende Prozesssignal wird auf der Frontplatte ausgewählt und der Schwellenwert ebenfalls über ein Sollwertpotentiometer auf der Vorderseite des Relais eingestellt. Wenn das Eingangssignal den Schwellenwert plus die Hysterese erreicht, zieht das Ausgangsrelais an. Wenn das Eingangssignal abfällt und den Schwellenwert abzüglich Hysterese überschreitet, wird das Relais stromlos. Die Hysterese ist an der Vorderseite einstellbar, ±0,5 - 20%. Durch Umreifen von 2 Klemmen kann das Relais invertiert werden. Eine rote LED zeigt an, ob das Relais aktiviert ist. Es gibt auch eine Verriegelungsfunktion, bei der das Relais nach dem Einschalten unabhängig vom Eingang aktiviert bleibt, bis die Verriegelungsbrücke oder die Betriebsspannung unterbrochen wird. Wird typischerweise in Sicherheitsschaltungen verwendet. Merkmale • Eingang 0 - 5V/0-10V/-10-+10VDC/0-20/4-20mA in einer Version. • Einstellbarer Sollwert. • Hysterese einstellbar ±0,5-20%. • Automatische Verriegelung (Latch). • Umkehrung der Relaisfunktion. • Output SPDT. • Betriebsspannung 24VDC, 24/115VAC oder 24/230VAC
