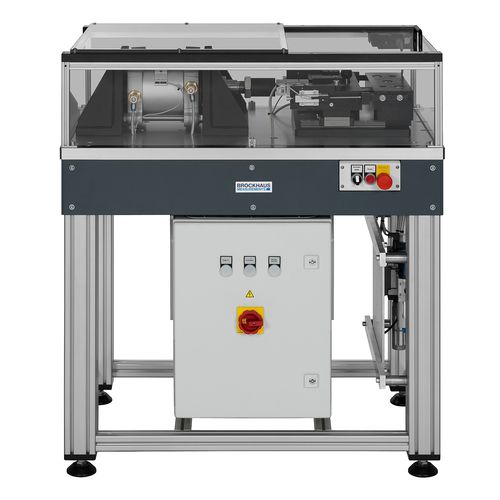

Testsystem für Statoren SFT 300

- Bestimmung des Füllfaktors bei der Konstruktion von Statoren - Exakte Berechnung der Stator-Package-Höhe - Einsetzbar im Elektromotoren- und Transformatorenbau - Gemäß IEC 60404-13 - Qualitätskontrolle des Produktionsprozesses und Wareneingangskontrolle Funktionsprinzip Um die exakte Höhe von Elektroblechpaketen für Elektromotoren und Transformatorenkerne in Abhängigkeit von der Baugröße und der Motorleistung zu bestimmen, ist der "Füllfaktor" eine wichtige Größe. Wenn ein Hersteller von Elektromotoren und Transformatoren einen Motor oder Transformator konstruiert, dann weiß er, wie hoch dieser ist. Die Höhe wird im Wesentlichen durch die Höhe des Statorkerns bestimmt. Diese wiederum bestimmt dann die Leistung des Motors. Da der Statorkern aus beschichtetem Elektrostahl besteht, bestimmt die Dicke des Stahls (Füllfaktor) letztlich die Leistung des Motors und damit auch die Höhe des Elektromotors. Das Verfahren zur Verwendung des Stapelfaktorprüfers ist wie folgt: Nachdem die Elektrostahlproben gemessen und gewogen worden sind, werden sie auf eine Mindesthöhe von 6 mm gestapelt und zwischen den Pressbacken befestigt. Die Proben werden gepresst und nachdem ein Druck von 1 (+/- 0,05) N/mm3 erreicht wurde, beginnt der eigentliche Messvorgang. Es wird der Abstand zwischen den Pressbacken gemessen und so der Stapelfaktor berechnet. Zusammen mit den entsprechenden Messparametern wird das Messergebnis protokolliert. So ist jederzeit eine Reproduzierbarkeit der Prüfung möglich. Die Messungen mit dem Stapelfaktorprüfgerät werden nach IE C 60404-13 durchgeführt.
