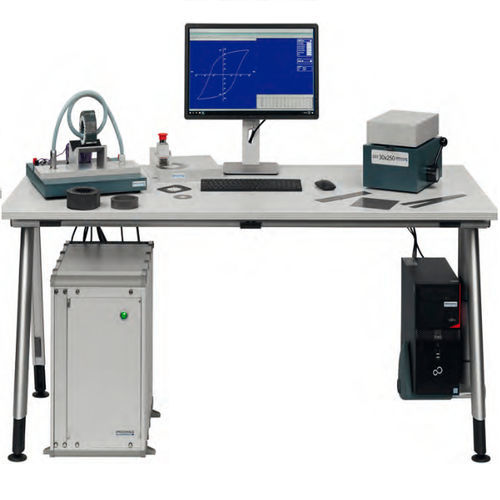

Tester für Weicheisen C 510

Magnetfeldmagnetische EigenschaftenEpstein

- Bestimmung der magnetischen Eigenschaften von Elektroband in allen gängigen Güten, Dicken und Geometrien sowie von anderen weichmagnetischen Werkstoffen - Qualitätskontrolle von Bandstahl, Stanzteilen, Statoren, Transformatoren- oder Ringkernen - Benutzerbefehle und Steuerung über PC unter Windows - Vielseitig einsetzbar - Einfach zu bedienen - Vollständig digitalisiertes Messgerät - Drei Spulenanschlüsse für unterschiedliche Messanforderungen - Modul für die Messung von Ringen, Ringbandkernen, gestapelten Stanzteilen usw. - Möglichkeit der Erweiterung der Module um Epstein-Messungen - MPG Expert Software zur Messung, Darstellung und Einbindung in QM-Systeme Funktionsprinzip Die Probe wird innerhalb einer Messspule einem definierten Magnetfeld ausgesetzt. Im Inneren des Materials wird ein magnetischer Fluss erzeugt. Der erforderliche Strom wird von einem Leistungsverstärker geliefert. Die Messung des Stroms erfolgt über einen temperaturstabilen und induktionsfreien Präzisionswiderstand (Shunt) oder über Feldspulen. Die Polarisation wird durch Messung der induzierten Spannung und anschließende Umrechnung und Integration mit Hilfe eines 16-Bit-Prozessors bestimmt. Die parallele Aufzeichnung von H- und J-Größen in getrennten Aufzeichnungssystemen garantiert eine absolut parallele Messung. Messfehler aufgrund von Phasenverschiebungen werden dadurch vermieden. Der Prozessor errechnet alle Werte aus den differenzierten und integrierten Parametern. Messspulen - SST-Sensor für Spaltbänder im Anlieferungszustand, nach IEC 60404-3 - C 510-Sensor für Stanzteile und kleine Schnitte - Messmodul für Ringe, Statoren und Trafokerne
