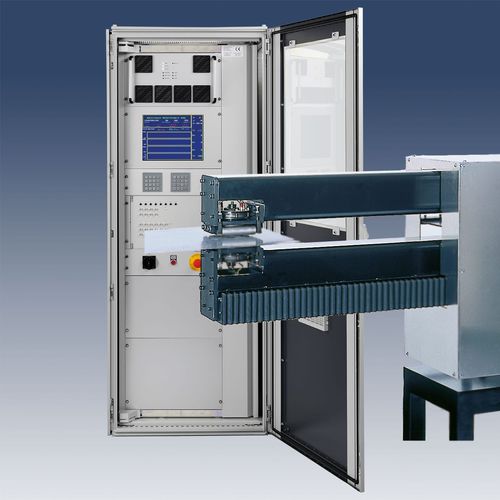

Inline-Dickenmessgerät TGD

Magnet

- Dicken- und Profilmesssystem für den Einsatz in Produktionslinien - Für kalt- und warmgewalzte Bänder und Bleche - Berührungsfreies Messverfahren - Hohe Genauigkeit und kurze Reaktionszeiten - Je nach System ist eine ein- oder beidseitige Messung möglich Das Funktionsprinzip Leistungsstarkes elektromagnetisches Messverfahren für die Qualitätskontrolle von kalt- und warmgewalzten Bändern und Blechen. Schnelle Auswertung der Messwerte und hohe Genauigkeit. Für den Einsatz unter extremen Bedingungen, Messungen unbeeinflusst von Emulsionen, Schmiermitteln, Staub etc. Messsensor mit Erregerspule und Messspule. Sie bilden zusammen mit dem zu messenden Material einen Transformator, wobei die Erregerspule die Primär- und die Messspule die Sekundärwicklung ist. Die Primärwicklung wird mit einem leistungsstarken Dreieckswechselstrom bestromt; die induzierte Spannung an der Sekundärwicklung ist normgerecht für die Dicke des Messgutes. Entsprechend der vorgegebenen Nenndicke werden Amplitude und Frequenz des Primärstromkreises so geregelt, dass das Material hochpolarisiert ist. Messung und Auswertung über ein Echtzeit-Mikroprozessorsystem. Einbindung der gewonnenen Daten in QM-Systeme.
