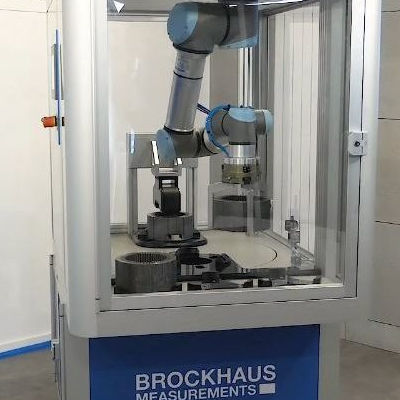

Testsystem für Statoren BST-FA

für Rotorautomatisch

-Voll automatisierter Stator-Tester -100 % Qualitätskontrolle in der Produktionslinie -kurze Zykluszeit -Relative magnetische Eigenschaften des geprüften Stators -Hohe Wiederholgenauigkeit -BROCKHAUS® MPG Expert Software zur Messung, Darstellung und Integration in QM-Systeme Funktionsprinzip Das automatisierte Messsystem misst Stator- und Rotorpakete definierter Größe und ermöglicht eine 100%ige Prüfung in einer automatisierten Fertigungslinie. Die Software vergleicht die Messergebnisse mit einem Referenzwert und schlechte Stacks können automatisch aussortiert werden. Im Allgemeinen werden Verlustleistung und/oder Permeabilität an einem bestimmten Arbeitspunkt (Polarisationswert) gemessen. Der Messzyklus dauert 3 bis 15 Sekunden. Stator- und Rotorkernsensor zur Messung der magnetischen Eigenschaften an definierten Prüflingen für eine 100%ige Qualitätskontrolle. Der Sensor wird an das Messsystem MPG 200D-BST-FA angeschlossen. Das Statorpaket wird mit einem Handlingsystem (nicht im Lieferumfang enthalten) in die richtige Messposition gebracht. Dann fährt ein u-förmiger Bügel mit Primär- (Erreger-) und Sekundärwicklung (Sensor) in den Stator und kontaktiert die Gegenseite. Die Messung beginnt automatisch.
