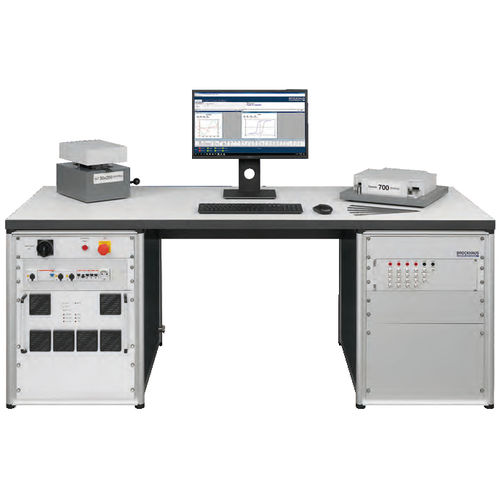

Tester für Weicheisen MPG 200

MagnetfeldWattverlustmagnetische Eigenschaften

- Bestimmung der magnetischen Eigenschaften von Elektroband und anderen weichmagnetischen Werkstoffen - Freie Konfigurierbarkeit mit spezifischen Messspulensystemen - Parallelschaltung von bis zu 12 Messspulensystemen - Vollständig digitalisierte Datendokumentation - Messspulensysteme und Auswertung nach IEC 60404 ff und ISO ASTM für die Messung mit Epstein-Rahmen- und Blechmessspule - Sehr schnelle Messungen - Leicht zu bedienen - Automatische Spulenumschaltung für komfortable Bedienung - Modul zur Messung von Ringen, Ringbandkernen, gestapelten Blechen, etc. - BROCKHAUS® MPG Expert Software zur Messung, Darstellung und Integration in QM-Systeme - Software-Optionen: freie Kurven, DC-Bias-Offset, Pulsweitenmodulationssignale, höhere Harmonische Funktionsprinzip In einer Messspule wird eine Materialprobe einem definierten Magnetfeld ausgesetzt und ein magnetischer Fluss im Stahlblech erzeugt. Der erforderliche elektrische Strom wird von einem Leistungsverstärker geliefert. Der Strom wird über einen temperaturstabilen, niederinduktiven Präzisionswiderstand (Shunt) oder über Feldspulen gemessen. Die Bestimmung der Polarisation erfolgt durch Abtastung der induzierten Spannung, Umrechnung und Integration. Die parallele Erfassung der H- und J-Größen mit separaten Analog-Digital-Wandlern garantiert eine absolut gleichzeitige Messung. Aus den differenzierten und integrierten Parametern kann das Prozessorsystem alle oben genannten Werte berechnen. Die Messung erfolgt mittels sinusförmiger Polarisation. Mit Hilfe eines Regelalgorithmus kann die Sekundärspannung überprüft und konstant auf den Nennwert geregelt werden.
