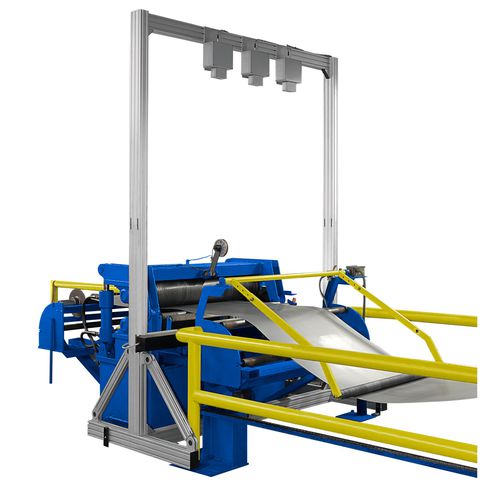

Messsystem zur Kontrolle

optischOnline

- Erkennung von Löchern mit einer Größe von > 0,5 mm - Erkennung der Streifenbreite mit einer Genauigkeit von +/- 1 mm - Erkennung von gerissenen Kanten - Anzeige der aktuellen Bandstatistik Funktionsprinzip Inline-Messgerät zur Qualitätskontrolle bei der Herstellung und Verarbeitung von Walzstahl (Coils, Ringe). Das optische Messgerät kontrolliert die Breite des eingelegten Materials und prüft das Material auf Löcher und Kantenrisse. Das Breitenmess- und Lochprüfgerät arbeitet mit verschiedenen Breiten und wird als Inline-Messgerät in kontinuierliche Produktions- und Inspektionslinien integriert. Es besteht aus den folgenden Komponenten: 19?-Schrank mit Messeinheit und Farbmonitor, hochauflösender Zeilenkamera und Hintergrundbeleuchtung. Eine leistungsfähige Software ermöglicht die permanente Anzeige und Auswertung der Messergebnisse in Echtzeit. Die Software ermöglicht eine exakte Lokalisierung von Fehlern über die gesamte Bandbreite. Zusätzlich werden alle Abweichungen der Materialbreite vom Sollwert gemeldet und registriert.
