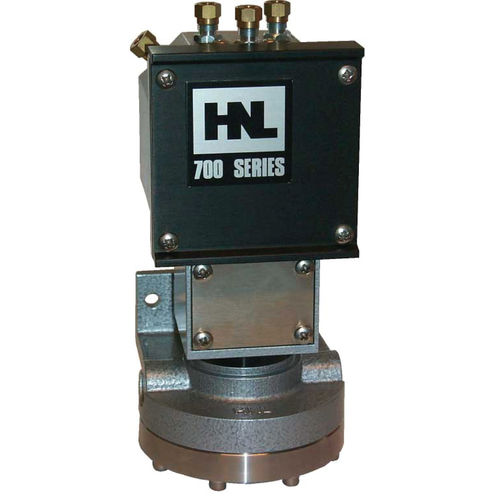

Membrandruckschalter 700 series

DifferentialNPT 1/2NPT 1/4

Die Druck- und Differenzdruckschalter der Serie 700 bieten genaue, zuverlässige Schaltfunktionen in einem robusten Gussgehäuse. - HOHE ÜBERLASTWERTE - EINFACHE WARTUNG - SICHERHEITSENTLÜFTUNGSRING Diese Schalter bieten aufgrund der mechanischen Begrenzung des Membranweges eine hervorragende Wiederholgenauigkeit und eine lange Lebensdauer, sowohl unter Dauerbetrieb als auch unter Überlastbedingungen. Ein Standardmerkmal der Konstruktion ist die Einbeziehung einer Entlüftungs- und Isolationskammer, die (im unwahrscheinlichen Fall eines Versagens der Prozessmembran) das Eindringen des Prozesses in das Schaltgehäuse verhindert. Der Sollwert des Schalters wird mit einer Kreuzschlitzschraube im unteren Teil des Gehäuses eingestellt. Bei den pneumatischen Ausgangsschaltern der Serie 700 wird das HNL-Präzisionsvorsteuerventil (PPV) als Hauptfühler zur Erfassung der Prozessmembranbewegung eingesetzt. Dieses Ventil bietet eine Endschaltdifferenz, die der eines empfindlichen elektrischen Mikroschalters entspricht.
