Leistungsstarke Komponenten, geeignet für alle gängigen Stromsysteme.
Diese auf DIN-Schienen montierten Überspannungsschutzgeräte lassen sich leicht in jede standardisierte Verteilertafel oder in Schaltschränke einbauen.
Das Gerät ist für den Einsatz zwischen Zone O und Zone 1 konzipiert (gemäß IEC62305-4 Definition des Blitzschutzbereichs).

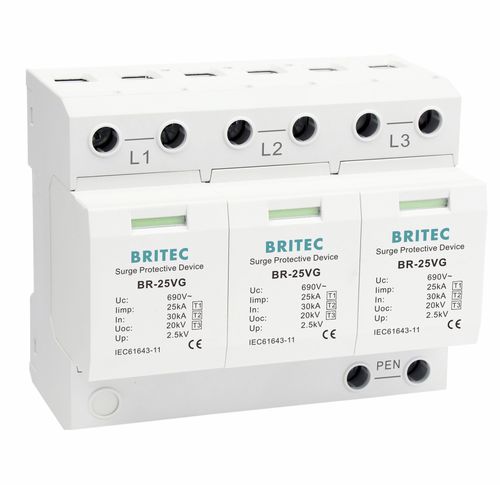

10/350 Wellenform 25KA Überspannungsableiter
Grünes/rotes Fenster zur Anzeige des Betriebsstatus, grün=normal, rot=abnormal
Installiert in der Hauptstromverteilung
Anwendung:
- Verhindert, dass Blitzüberspannungen und transiente Überströme in die Stromversorgungsleitung eindringen und den normalen Betrieb des Stromversorgungssystems und der elektrischen Geräte stören.
- Er ist für den Blitzschutz des Stromnetzes in Bereichen mit hohem Blitzrisiko (LPZ0B oder die Schnittstelle zwischen LPZ0B und LPZ1) geeignet.
- Installiert im Hauptstromverteilerkasten.
- Geeignet für das dreiphasige TN-C-Stromversorgungssystem mit Wechselstrom von 50 bis 60 Hz
Einbau:
- Vor der Installation muss die Stromversorgung unterbrochen werden. Der Betrieb unter Spannung ist verboten.
- Es wird empfohlen, am vorderen Ende des Überspannungsschutzes eine Sicherung oder einen Schutzschalter in Reihe zu schalten.
- Der Überspannungsschutz wird parallel am Stromversorgungseingang des Verteilerkastens im Gebäude oder im Geräteraum installiert. Das Produkt wird in der Art einer Führungsschiene installiert. Wenn die Bedingungen es zulassen, kann auch die Anschlussart Kevin gewählt werden.
- Schließen Sie das Gerät bei der Installation gemäß dem Installationsplan an, wobei L die Phasenleitung, N der Nullleiter und PE die Erdleitung ist. Schließen Sie das Gerät nicht falsch an.
---
