Druckmessgerät GBDF604-TFT

kapazitivDifferenzdruckLabor

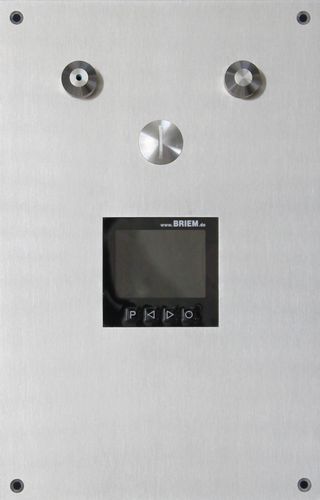

Das Raumdifferenzdruckmessgerät GBDF 604-TFT (und GBDF604-TFT-MOD) ist auf einer Edelstahlfrontplatte flächenbündig montiert und zum Einbau in die Reinraum-Zwischenwand vorgesehen. Der Einsatzbereich der Messgeräte ist insbesondere in Reinräumen, Laboren, Krankenhäusern und in industrielle Anlagen. Das Messgerät dient zur exakten Messung der Druckverhältnisse in den jeweiligen Räumen und besteht aus einem Differenzdruckaufnehmer mit einer Edelstahlmesszelle (kapazitives Messverfahren – er ist deshalb sehr messgenau und überdrucksicher) und einem TFT-Display. Das Gerät wurde nach Hygienic Design Kriterien entwickelt. Technische Daten: Medien: Luft und nicht aggressive Gase Mess-/Anzeigebereich Druck: ab 0-25 Pa oder -25/0/+25 Pa Messbereich Sensor: ab 0-25 Pa oder -25/0/+25 Pa Messprinzip Druck: kapazitive Edelstahlmesszelle Messgenauigkeit Druck: ±0,5 % vom Messbereichsendwert bei 20 °C Max. zul. Betriebsdruck: 70 kPa Druckanschlüsse: zwei Druckstutzen für Schlauch 4x6/8 mm -im UP-Bereich TFT-Display 2,4 Zoll: 4-stellig, Anzeige -999 bis 9999, max. 3-zeilig, Grundfarben: weiss/schwarz/grün/orange/rot, mit Umschaltung, Ziffernhöhe 15 mm Ausgangssignal: 0-10 V oder 4-20 mA Spannungsversorgung: 24 V AC/DC (galv. Trennung), ca. 10 VA Elektrischer Anschluss: 4/10-poliger Steckverbinder, mit Cage-Techn. Schutzart: IP 54 Abmessungen Frontplatte: HxBxT: 280/230 x 180/130 x 2/49 mm Abmessungen Wandausschnitt: HxBxT: ca. 232 x 132 mm Frontplatte: Edelstahl oder optional nach Kundenwunsch lackiert, z. B. RAL 9010 oder RAL 9002 Optional Modbus/RTU: Der Messwert jeder einzelnen Anzeige kann über Modbus abgefragt oder gesetzt werden.
