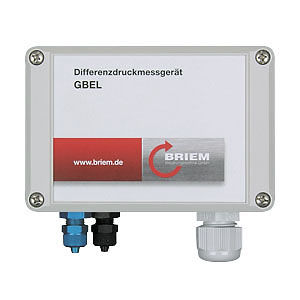

Differenzdrucksensor GBEL

piezoresistivanalogwandmontiert

Differenzdruckmessgerät mit analogem Ausgangssignal, und einem potenzialfreien Wechslerkontakt, eingebaut in ein Kunststoffgehäuse zum Wandaufbau.Der Differenzdrucksensor stellt sein Ausgangssignal an den Klemmen zur Weiterverarbeitung bereit. Technische Daten: Medien: Luft oder nicht aggressive Gase Messbereiche Druck: 0–100 Pa bis 0–10.0 kPa (oder 0-Punkt-Mitte) Messprinzip Druck: piezoresitive Messzelle Messgenauigkeit Druck: ±1,0 % vom Messbereichsendwert bei 20 °C Maximaler Betriebsdruck: 25 kPa (bis 0–300 Pa) 70 kPa (ab 0–300 Pa) Zulässige Umgebungstemperatur: –20 bis +65 °C Druckanschlüsse: zwei Druckanschlussstutzen für Schlauch Ø 4 x 6 mm (optional AD = 8 mm), blau für höheren Druck, schwarz für niedereren Druck Ausgangssignal linear: 4–20 mA oder 0–10 V Spannungsversorgung: 24 VAC/DC ±10% (galv. Trennung), max. 5 VA Elektrischer Anschluss: 4-poliger Klemmenblock, mit Cage-Technik über M16 Kabelverschraubung Schutzart: IP 54 Abmessungen Gehäuse: 120 x 80 x 58 mm (HxBxT) Gewicht: ca. ~ 0,3 kg
