Druckmessgerät GB3002

DifferenzdruckProzessfür Druckluft

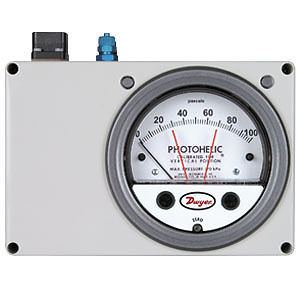

Differenzdruckmessgerät mit Analoganzeige, Typ Photohelic, Serie 3000 (Serie 3300 mit Null-Punkt-Mitte), mit zwei elektronischen, potenzialfreien Grenzwertkontakten und zwei Status LEDs mit rot/grün-Umschaltung, sind eingebaut in ein Kunststoffgehäuse zum Wandaufbau.Wird der Drucksollwert über - bzw. unterschritten wechselt die Grenzwert-LED von grün auf rot und visualisiert somit den Druckzustand (gut / schlecht) über die Signal-Farben grün und rot. Technische Daten: Medien: Luft und nicht aggressive Gase Mess-/Anzeigebereich: ab 0-60 Pa oder -30/0/+30 Pa Messfehler : max. ±2, ±3 oder ±4 % v. E. (je nach Messber.) Max. zul. Betriebsdruck: 170 kPa Einstellbereiche SP1+2: je 0 - 100 % vom Messbereich Kontaktbelastbarkeit: 24 V AC/DC / 2 A - potenzialfrei Spannungsversorgung: 24 V AC Elektrischer Anschluss: Steckerverbinder (mit Stecker) Druckanschlüsse: zwei Druckstutzen für Schlauch 4x6/8 mm Abmessungen Gehäuse: HxBxT: 135x200x105 mm
