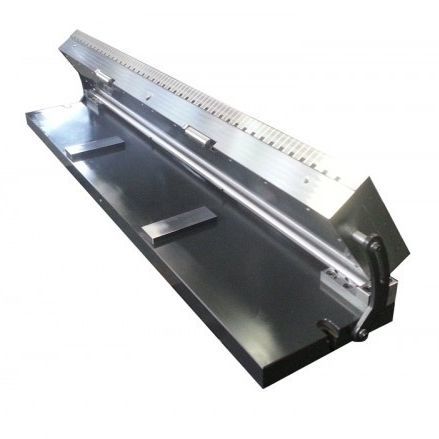

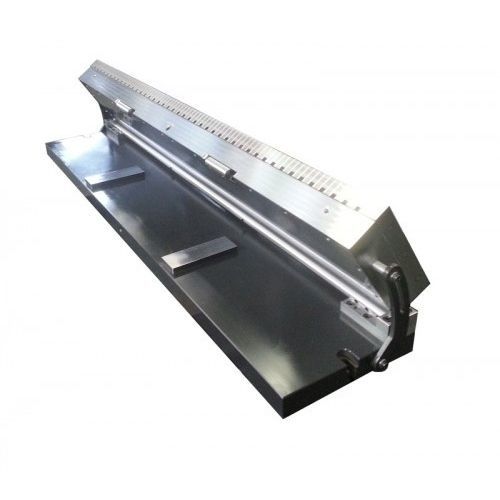

Sinustisch-Magnetspannplatte 12.07.13

zum Schleifenfür Dreharbeitenfür EDM

PRÄZISIONS-SINUSTISCH TYP EPICA/SS robuste Konstruktionwasserdichte Konstruktion . Grundkörper in Stahlausführung, gehärtet HRC 60 und präzisionsgeschliffen . Höchste Genauigkeit . Schwenkung um die Längsachse: von 0 bis 45° . Standard mit Feinpol Elektropermanent-Magnetplatte EPICA . Erläuterung Tabelle: D= Leistung Lieferumfang: . Wahlweise 3m, 6m oder 10m Kabel, an der kurzen Seite . Lang- und kurzseitige Anschläge . Spannpratzen Verwendung :SchleifenErodieren (EDM)Messen Winkelgenauigkeit :± 5'' Sek.Parallelität :± 0.003/100 mmNennhaftkraft :110 N/cm²Polteilung :13 mmAbnutzbarkeit der aktiven Fläche :8 mmMagnetfeldhöhe :5 mm Optionen :- Andere Magnetspannplatten auf Anfrage - Schwenkung um die Kurzachse - Adaption für Palettiersystem: Erowa, 3R, Hirschmann, Vischer & Boli,… - Befestigungsnut (siehe Bild 3) in Grundplatte
