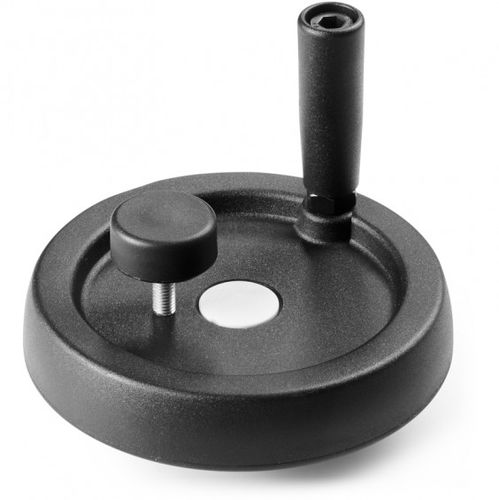

Zustellrad C970Massivmit versenkbarem GriffPolyamid
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Steuerung
- Konstruktion
- Massiv, mit versenkbarem Griff
- Material
- Polyamid
- Außendurchmesser
Min: 100 mm
(3,94 in)Max: 249 mm
(9,8 in)- Innendurchmesser
Min: 30 mm
(1,18 in)Max: 59 mm
(2,32 in)
Beschreibung
Material:
Polyamid glasfaserverstärkt, (PA6+GF). Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe Handrad und Griff:
Schwarz (RAL 9011).
Abdeckung:
Polyamid grau (RAL 7035 Code 13).
Standardausführung:
Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).
Seitlicher Einsatz:
Durchgangsgewinde aus Messing.
Seitengriff:
Drehgriff Art. M144 [S.FAM_M144-Codice.
Feststellschraube seitlich:
Die Verriegelung erfolgt durch eine Feststellschraube Art.-Nr. G793-36, Schwarz RAL 9011 [S.FAM_G793-Codice. Achtung: Die Maße R und Q2 des Drehknaufes müssen kundenseitig entsprechend den Abmessungen der Applikation gewählt werden, auf der das Scheibenhandrad montiert werden soll.
Befestigung:
Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog [SeiteFAM_NT10-Codice.
Weitere Möglichkeiten:
Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück. Bitte Bestellzusatz ZB verwenden. Beispiel: C970125.TD1201PZB.
Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
