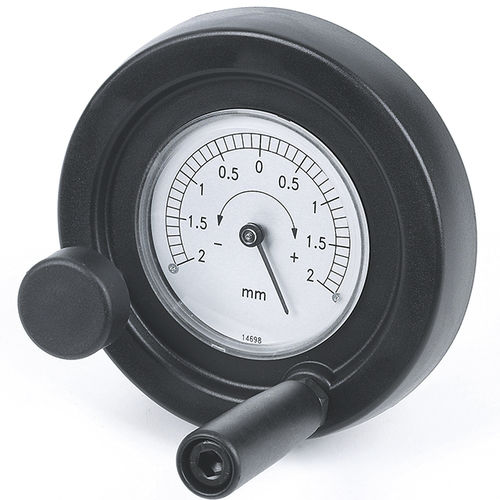

Zustellrad K903

Massivmit Indikatormit versenkbarem Griff

Material: Polyamid glasfaserverstärkt, (PA6+GF). Öl- und fettbeständig. Oberfläche: Matt. Farbe: Schwarz (RAL 9011). Einsatz: Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10). Verwendbarer Stellungsanzeiger: Geeignet für die Stellungsanzeiger der Baureihen K650 oder K660. Der Stellungsanzeiger kann nur in vertikaler Lage verwendet werden (horizontale Maschinenachse). Der Stellungsanzeiger und der zugehörige Gewindestift d7 sind separat zu bestellen. Weitere Informationen zu den Stellungsanzeigern siehe Seiten mit den Artikeln K650 und K660 [S.FAM_K650-Codiceund S.FAM_K660-Codice. (*) Mit dem Adapter KS08050.T01 lässt sich der Stellungsanzeiger K650050 einbauen. Seitlicher Einsatz: Buchse aus Messing mit Durchgangsgewinde. Seitengriff: Drehgriff Art. M144 [S.FAM_M144-Codice. Arretierung: Zylindrisches Handrad G793-36 mit Gewindebolzen [S.FAM_G793-Codice. Schwarz (RAL 9011). ACHTUNG: Die Länge Q2 des Scheibenhandrades muss vom Kunden nach den Abmessungen der Maschine bestimmt werden, auf der das Handrad angewendet wird. Beim Modell K903-130 wird das Spannhandrad durch den Flügelgriff L751-32 ersetzt [S.FAM_L751-Codice.
