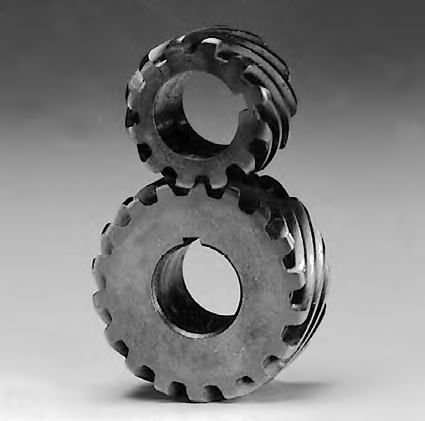

Schrägverzahnter Radsatz

mit Nockenwellefür Wellen

Die Schrägverzahnungen von Boston Gear werden sowohl für Rechts- als auch für Linkshänder mit einem 45°-Schrägungswinkel nach Industriestandard hergestellt, um Bewegung und Kraft zwischen nicht kreuzenden, parallelen oder 90° zueinander stehenden Wellen zu übertragen. Für den Parallelwellenbetrieb werden Stirnräder mit gegenläufigen Schrägungswinkeln benötigt. Bei Wellen mit 90° müssen gleiche Schrägungswinkel verwendet werden, bei Flachwellenanwendungen sorgt der überlappende Zahnkontakt unserer Schrägverzahnungen für einen ruhigeren, leiseren Lauf und eine höhere Leistung als Stirnräder vergleichbarer Größe. Bei 90°-Wellenanwendungen ist die Zahnkontaktfläche von Schrägverzahnungen sehr klein, was sie ideal für Anwendungen macht, die nur eine begrenzte Tragfähigkeit erfordern. Produktmerkmale Stirnradgetriebe können in einer Vielzahl von Anwendungen eingesetzt werden, da sie entweder parallel oder auf 90° nicht kreuzenden Wellen montiert werden können Stirnradgetriebe bieten zusätzliche Vorteile gegenüber Stirnrädern Höhere Zahnfestigkeit durch die schraubenförmige Umschlingung der Zähne Erhöhte Kontaktzahlen durch die axiale Zahnüberlappung Höhere Tragfähigkeit als bei Stirnrädern vergleichbarer Größe Weichere Laufeigenschaften Die enge Rundlaufgenauigkeit zwischen Teilkreisdurchmesser und Außendurchmesser ermöglicht einen reibungslosen und leisen Betrieb 14 1/2 Normale Eingriffswinkel Verfügbar 24DP - 6 DP Lagerzahnräder aus Bronze & gehärteten Materialien
