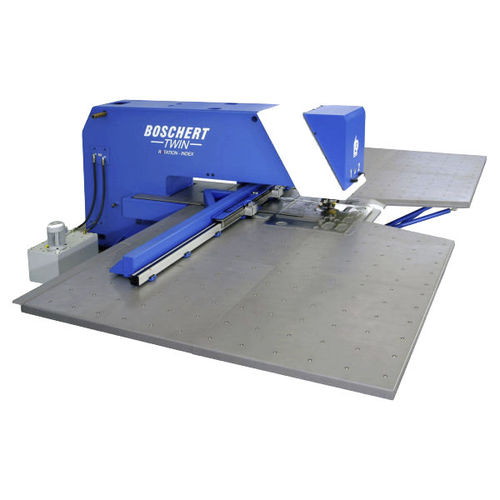

Automatische Stanzmaschine TWIN / TRI

hydraulischfür BlechStanzen

Die Maschinen der TWIN / TRI Baureihe sind mit zwei oder drei unabhängigen Stanzköpfen ausgerüstet. Bei den Modellen TWIN und TRI mit Rotation Index können beispielsweise mit dem 7-fach Revotool durch den integrierten Trennstempel alle Konturen gefertigt werden. Zusätzlich kann bei der TWIN ein weiteres sowie bei der TRI zwei weitere Revotool verwendet werden. Somit können bei der TWIN bis zu 15 und bei der TRI bis zu 23 Werkzeuge ohne manuellen Wechsel eingesetzt werden, was ein Abarbeiten ohne Werkzeugwechsel möglich macht. Ein weiterer Vorteil ist die anwenderfreundliche Software und die Vielseitigkeit der verschiedenen Funktionen. Beispielsweise kann das Drehen und Wenden sowie das Nachsetzen von größeren Blechen problemlos durchgeführt werden. Gestell Die massiv geschweißte Stahlkonstruktion des Gestells gewährleistet auch bei einem Stanzen von Blechdicken bis zu 12,7 mm (1/2“) höchste Stabilität. Robuste Achsführung Der große Abstand der beidseitig gelagerten Kugelrollspindeln mit Linearführungen gewährleisten eine hohe Achsstabilität und genaues Positionieren. Rotation Index Einer der zwei oder drei Stanzköpfe kann mit einem Rotationskopf ausgerüstet werden. Stufenlose 360 Grad Drehung aller Werkzeuge bis Durchmesser 105 mm über 2 bürstenlose Gleichstrommotoren und pneumatischer Indexierung. Für diese Ausführung ist speziell das 7-fach Revotool entwickelt worden. Zusätzlich zu den 6 Werkzeugen bis Hüllkreis16 mm können mit dem Trennstempel von 5 x 30 mm fast alle Konturen geschnitten werden und erlauben somit meistens eine Abarbeitung ohne Werkzeugwechsel.
