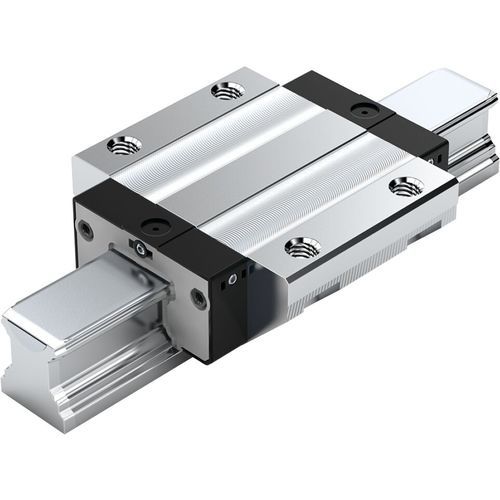

Kugel-Linearführung FNN series

25 mm20 mmStahl

Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus: Baugröße 25 Bauform FNN: Breite = Flansch, Länge = Normal, Höhe = Niedrig Führungswagenwagenköper aus Kohlenstoffstahl CS Vorspannklasse C1: Geringe Vorspannung Genauigkeitsklasse N: Normal Ohne Kugelkette Konserviert Ohne Erstbefettung Ohne Vorsatzelement links (Anschlagkante vorn) Ohne Vorsatzelement rechts (Anschlagkante vorn) 45° Winkelschmiernippel lose beigelegt. Führungswagenköper in Standardausführung Gesamtlänge des Führungswagens = 81,0 mm Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden. • Einsatzbereich: Bei begrenztem Bauraum in Höhenrichtung • Höchste Präzision • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last • Langzeitschmierung über mehrere Jahre möglich • Allseitig Schmieranschlüsse mit Metallgewinde • Stirnseitige Befestigungsgewinde für alle Anbauteile • Integrierte Komplettabdichtung • Hohe Drehmomentbelastbarkeit • Vorspannungsklassen: C0 (ohne Vorspannung, Spiel) und C1 (Leichte Vorspannung) • Integriertes, induktives und verschleißfreies Messsystem als Option • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl • Passend für alle Kugelschienen SNS/SNO • Aufbauten am Kugelwagen von oben und unten verschraubbar
