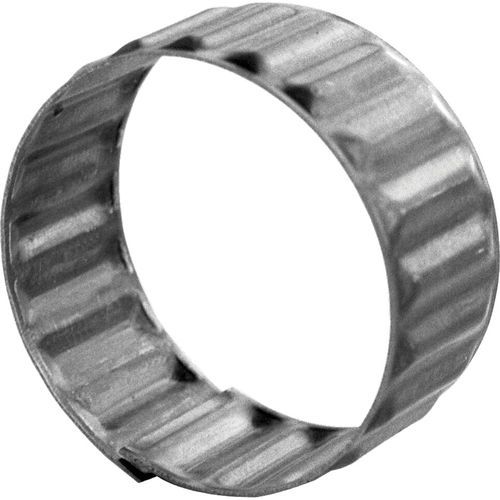

Toleranzring BN series

Toleranzringe aus hartem, geprägtem Federbandstahl zählen zu den reibschlüssigen Verbindungselementen. Mit Toleranzringen werden Bauteilverbindungen besonders schnell und wirtschaftlich realisiert. Sie ersetzen aufwendige formschlüssige Passfeder-, Stift-, Keil- oder Schraubverbindungen und sparen teure Bearbeitung. Weitere Highlights – schnelle, kostensparende Montage – feste und sichere Verbindung der Maschinenteile – elastische Lagerung für Klein-Wälzlager (Form 0801) – Ausgleich unterschiedlicher Wärmedehnung zwischen Maschinenelementen aus verschiedenen Werkstoffen – Sondergrößen auf Anfrage – äußerst preiswertes Maschinenelement – einfache Konstruktion der Anschlussteile – beständig gegen verschiedene chemische Beanspruchungen – großes Toleranzfeld an den zu verbindenden Teilen – hohe Temperaturbeständigkeit – Entfall von Passfedernuten bzw. sonstiger formschlüssiger Verbindungen Form R0820 (BN) Die umlaufenden flachen Ränder liegen am Innendurchmesser des Toleranzringes. Verwendung für System Einheitsbohrung.
