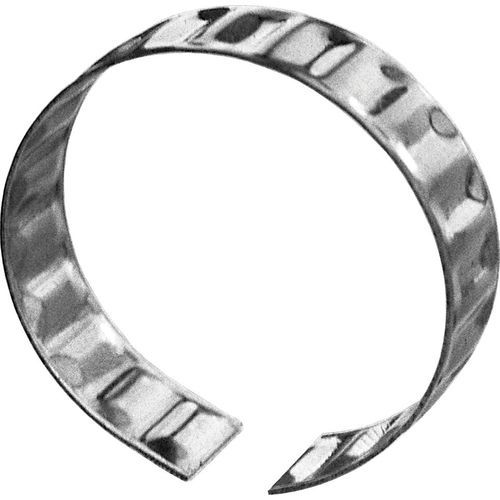

Toleranzring AN series

Toleranzring
Toleranzring
Toleranzring
Toleranzring
Toleranzring
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Beschreibung

Toleranzringe aus hartem, geprägtem Federbandstahl zählen zu den reibschlüssigen Verbindungselementen. Mit Toleranzringen werden Bauteilverbindungen besonders schnell und wirtschaftlich realisiert. Sie ersetzen aufwendige formschlüssige Passfeder-, Stift-, Keil- oder Schraubverbindungen und sparen teure Bearbeitung. Weitere Highlights – schnelle, kostensparende Montage – feste und sichere Verbindung der Maschinenteile – elastische Lagerung für Klein-Wälzlager (Form 0801) – Ausgleich unterschiedlicher Wärmedehnung zwischen Maschinenelementen aus verschiedenen Werkstoffen – Sondergrößen auf Anfrage – äußerst preiswertes Maschinenelement – einfache Konstruktion der Anschlussteile – beständig gegen verschiedene chemische Beanspruchungen – großes Toleranzfeld an den zu verbindenden Teilen – hohe Temperaturbeständigkeit – Entfall von Passfedernuten bzw. sonstiger formschlüssiger Verbindungen • Form R0810 (AN) Die umlaufenden flachen Ränder liegen am Außendurchmesser des Toleranzringes. Verwendung für System Einheitswelle. • Form R0801 (ANL) Diese bogenförmige Ausführung wird speziell für die Lagerung von Klein-Wälzlagern verwendet. • Form R0804 (ANS) Diese Ausführung mit schrägem Rand wird für die Lagerung größerer Wälzlager vorwiegend in Leichtmetallgehäusen eingesetzt.
