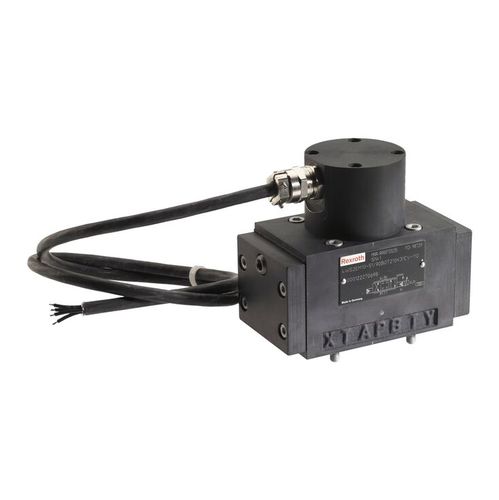

Hydraulik-Wegeventil / Schieber 4WS2EM10-5X/90B11ET315K31EV

mit elektrischer Bedienung4-Wege3-Wege

Ventil zur Positions-, Kraft-, Druck-, oder Geschwindigkeitsregelung 2-stufiges Servoventil mit mechanischer oder mechanischer und elektrischer Rückführung 1. Stufe Düsen/Prallplatten-Verstärker Für Plattenaufbau: Lage der Anschlüsse nach ISO 4401 Trockener Steuermotor, keine Verschmutzung der Magnetspalte durch die Druckflüssigkeit Auch als 3-Wege-Ausführung zu verwenden Verschleißfreies Steuerschieber-Rückführungselement Ansteuerung extern oder mit integrierter Elektronik (OBE) Ventil und integrierte Ansteuerelektronik sind justiert und geprüft Steuerschieber mit Strömungskraftkompensation Steuerhülse zentrisch fixiert, dadurch geringe Temperatur-/ Druckunempfindlichkeit Druckräume an der Steuerhülse mit Spaltdichtung, deshalb kein Dichtringverschleiß Filter für 1. Stufe von außen frei zugänglich Ventile des Typs 4WS(E)2EM10-5X/... sind elektrisch betätigte, 2-stufige Servo-Wegeventile. Sie werden vorwiegend für Positions-, Kraft-, und Geschwindigkeitsregelungen eingesetzt. Diese Ventile bestehen aus einem elektromechanischen Wandler (Torquemotor) (1), einem hydraulischen Verstärker (Prinzip Düsen - Prallplatte) (2) und einem Steuerschieber (3) in einer Hülse (2. Stufe), der über eine mechanische Rückführung mit dem Torquemotor verbunden ist. Durch ein elektrisches Eingangssignal an den Spulen (4) des Torquemotors wird über einen Permanentmagneten eine Kraft auf den Anker (5) erzeugt, die in Verbindung mit einem Biegerohr (6) ein Drehmoment bewirkt. Dadurch wird die durch einen Bolzen mit dem Biegerohr (6) verbundene Prallplatte (7) aus der Mittelstellung zwischen den beiden Regeldüsen (8)
