DC-Drehmomentmotor MBT series

dreiphasigSynchron100 V

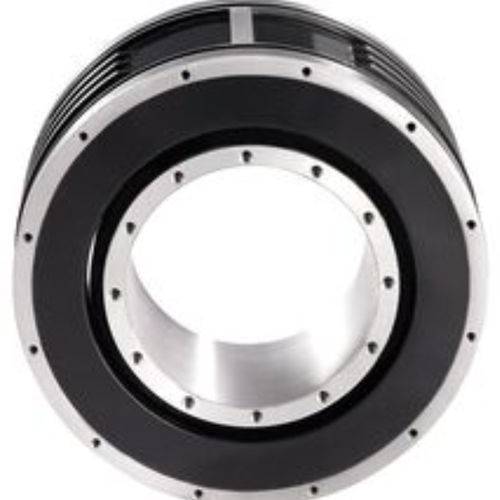

Die Torquemotoren sind wassergekühlte Bausatzmotoren, die für hohe Drehmomente bis 13.800 Nm optimiert wurden. Sie bestehen aus einem Stator (MST) mit Drehstromwicklung sowie einem Rotor (MRT) mit Permanentmagneten. Typische Einsatzgebiete dieser Motoren sind Direktantriebe, z.B. in Rundtischen, Schwenkachsen von Bearbeitungszentren oder Druckwerken. Aber auch bei Robotern, Kunststoff-, Holzbearbeitungs-, Dreh- und Sondermaschinen eröffnen sie neue Lösungswege für den innovativen Maschinenbau. Die Option „Kühlmantel“ für die Statoren MST beinhaltet einen Kühlmantel mit geschlossenem Kühlkreislauf, Montageflansch und elektrischem Anschluss über Klemmenkasten bzw. Stecker. Die Rückseite des Kühlmantels ist offen, der Rotor wird mit der maschinenseitigen Welle und Lagerung verbunden. Das bietet dem Anwender die optimale Mischung aus Standardlösung und hoher Gestaltungsfreiheit bei der Integration der Direktantriebstechnik sowie klare Kostenvorteile durch reduzierten Konstruktionsaufwand und servicefreundliches Montagekonzept. Synchron-Torquemotor MBT130 (MST130+MRT130) Maximaldrehmoment Mmax 180 Nm Hohes Drehmoment schon im Stillstand Extreme Überlastfähigkeit Wasserkühlung mit Thermokapselung Einfache Montage
