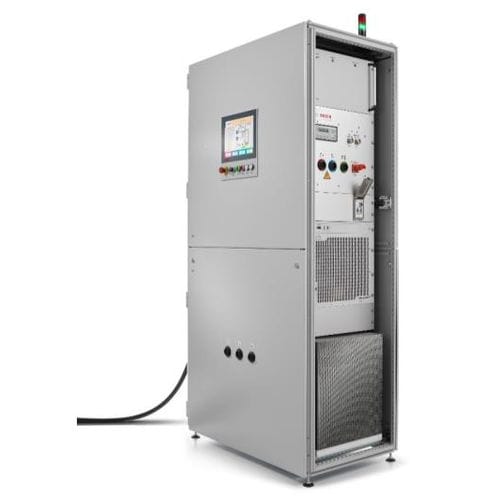

Strom-Prüfstand HVLR

SpannungPLC-gesteuertfür Elektrofahrzeug

Das High-Voltage Lab Rig von Bosch Engineering bietet eine schnelle, effiziente und vor allem sichere Lösung die Leistungselektronik des Antriebs eines Elektrofahrzeuges in einem Entwicklungslabor zu prüfen. Das HV-Testsystem integriert eine Hochvolt-Spannungsquelle und elektronische Sicherheitsfunktionen für den Stromkreis des zu testenden Bauteils in einem kompaktem 19-Zoll-Prüftechnikschrank. Viele Untersuchungen an der Leistungselektronik von Elektrofahrzeugen können so vom Prüfstand in das Hochvoltlabor verlagert werden. Damit lassen sich wertvolle Anlagekapazitäten für andere Test- und Validierungsaufgaben freimachen und somit die Entwicklungszeit und -kosten reduzieren. Aufgrund des modularen Aufbaus kann das HV-Testsystem flexibel an die individuellen Kundenbedürfnisse angepasst werden. Beispielsweise sind verschiedene Spannungslevel bis 1200 Volt sowie unterschiedliche Schnittstellen für die Kommunikation auswählbar. Funktionen - Sicheres Schalten und Monitoring der HV-Spannung bis 1.200 Volt / 200 Ampere - Isolations- und Betriebsüberwachung - HV-Interlock - Sicherheits-SPS - Vorlade- und aktive Schnellentladefunktion - Not-Aus - Touchscreen oder externer Monitor als zentrale Bedienund Anzeigeeinheit - Kommunikationsschnittstellen Integration in die Testautomatisierung Modularer Aufbau
