AC-Motor 180

Synchron300 V...800 VPermanentmagnet

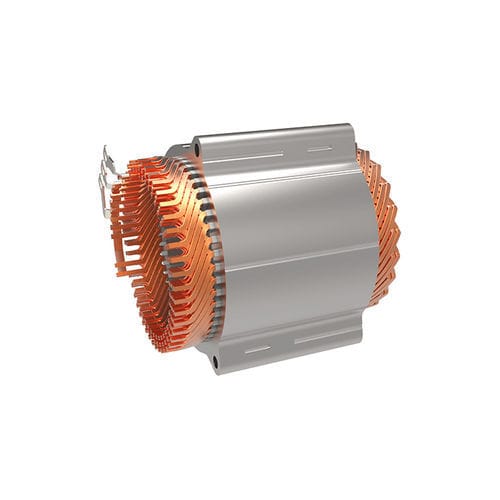

Der 180 Permanentmagnet-Synchronmotor ist mit der neuesten Haarnadelwicklungs-Technologie ausgestattet. Seine Struktur umfasst 8 Pole, 48 Nuten, 6 Schichten/Nut und die innere Schicht ist konzentrisch. Er hebt die Querverbindung zwischen den Schichten auf, kann leicht zwischen 2 Zweigen und 4 Zweigen wechseln und eliminiert den Zirkulationsstrom zwischen den internen Zweigen des Motors, was der Produktserialisierung förderlich ist. Der Betriebsspannungsbereich liegt bei 300-800V, der Drehmomentbereich bei 150-300Nm, der Leistungsbereich bei 75-180KW und die maximale Arbeitsgeschwindigkeit bei 18000rpm. Die Kühlmethoden sind Wasserkühlung und Ölkühlung. Bei der Anwendung der Ölkühlung kann die Kühlwirkung des Motorständers durch das optimierte Design des Ölkreislaufs um mehr als 15 % erhöht und gleichzeitig die Kosten für den Ölkreislauf reduziert werden.
