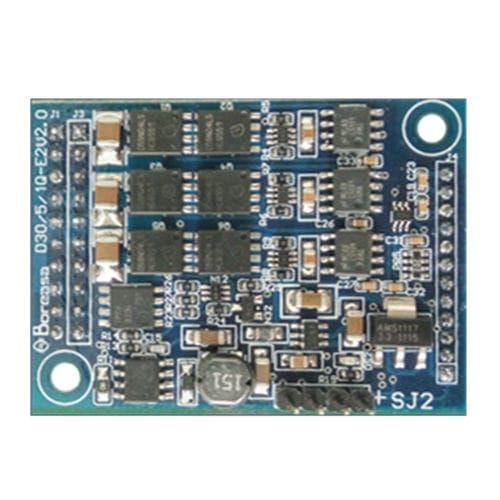

Motorantrieb mit integriertem Controller D30/5/1Q-E2

BLDC

Mikroprozessor:STM32F103C8T Wirkungsgrad:95% Abmessungen:35 x 48 mm Grundlegende Funktion: Closed-Loop (Standard), Open-Loop (optional) Leistungs-/Strombegrenzung: Betriebsmodus mit Leistungs- oder Strombegrenzung (vom Benutzer konfigurierbar), so dass der Antrieb auch dann noch sicher arbeiten kann, wenn er die voreingestellten Leistungs-/Stromgrenzen überschreitet. Die Standardeinstellung ist Strombegrenzung (10 A). Der D30/5/1Q-E2 ist ein kleiner digitaler 1-Quadranten-Treiber für die Steuerung von bürstenlosen Boreasa-Gebläsen bis zu 150 W, die mit digitalen Hallsensoren ausgestattet sind. Dieser Treiber ist so konzipiert, dass er in die Elektronikplatine des Kunden integriert werden kann. Er ist auch mit dem Boreasa Evaluation Board kompatibel. Merkmale -Digitale Drehzahlregelung - arbeitet als "closed loop" Drehzahlregler -Maximale Drehzahl 60'000 U/min (Motor mit 1 Polpaar) -Sollwertvorgabe durch PWM oder externe Analogspannung (0 ... +3.3 V) -4 verschiedene Drehzahlbereiche wählbar -Vorgabe der Drehrichtung durch ein digitales Signal -Endstufe kann ein- oder ausgeschaltet werden -Maximale Ausgangsstromgrenze bis 15 A einstellbar -Mit dem Ausgang "FG" kann die Motordrehzahl überwacht werden -Statusanzeige über den Ausgang "Ready -Motorblockierschutz (Strombegrenzung bei blockiertem Motor) -Schutzfunktionen: Unterspannungs-, Überspannungs- und Kurzschlussschutz -Genormte Steckerleiste, Raster 2,54 mm und 2 mm -Ein Analogeingang kann zur Erfassung der Temperatur des Motors verwendet werden Eine robuste PI-Drehzahlregelung ist eine ideale Voraussetzung für den sofortigen Einsatz. Das preisgünstige und miniaturisierte OEM-Modul fügt sich nahtlos in viele Anwendungen ein Für Entwicklungen bietet Boreasa ein umfassendes Interface/Evaluation Board an: das D50/5/4Q-M2 Board.
