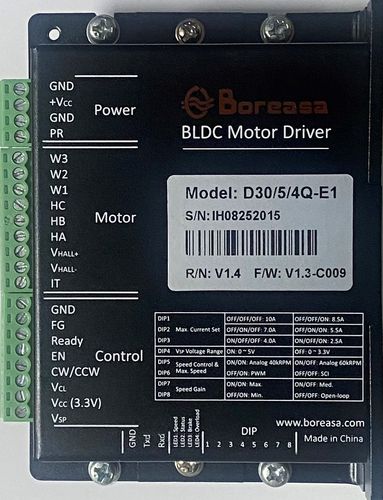

Der D30/5/4Q-E1 ist ein kleiner digitaler 4-Quadranten-Regler für die Steuerung von bürstenlosen Motoren bis zu 150 W, die mit digitalen Hallsensoren ausgestattet sind. Der interne Regelalgorithmus des Antriebs realisiert die Regelung der Motordrehzahl.
Mikroprozessor:STM32F103C8T6
Wirkungsgrad:93,2
Abmessungen:110 x 80 x 27 mm
Gewicht:200 g
Grundlegende Funktion: Closed-Loop (Standard), Open-Loop (optional)
Leistungs-/Strombegrenzung: Betriebsmodus mit Leistungs- oder Strombegrenzung (vom Benutzer konfigurierbar), so dass der Frequenzumrichter auch bei Überschreitung der voreingestellten Leistungs-/Stromgrenzwerte sicher arbeiten kann. Die Standardeinstellung ist Strombegrenzung (15 A).
Merkmale
-Weitbereichseingangsspannung: 10,5-26V
-Digitale Drehzahlregelung - arbeitet als "closed loop" Drehzahlregler
-Maximale Drehzahl 60'000 U/min (Motor mit 1 Polpaar)
-Sollwertvorgabe durch PWM oder externe Analogspannung
-2 verschiedene Drehzahlbereiche wählbar
-Drehrichtungsvorgabe durch ein digitales Signal
-Endstufe kann aktiviert oder deaktiviert werden
-Maximale Ausgangsstromgrenze einstellbar bis zu 10 A
-Motordrehzahl kann mit dem Ausgang "FG" überwacht werden
-Statusanzeige über den Ausgang "Ready
-Motorblockierschutz (Strombegrenzung bei blockiertem Motor)
-Schutzfunktionen: Unterspannungs-, Überspannungs- und Kurzschlussschutz
-Der eingebaute Shunt-Regler dient zur Begrenzung der Versorgungsspannung des Reglers.
-Ein Analogeingang kann zur Erfassung der Temperatur des Motors verwendet werden
---
