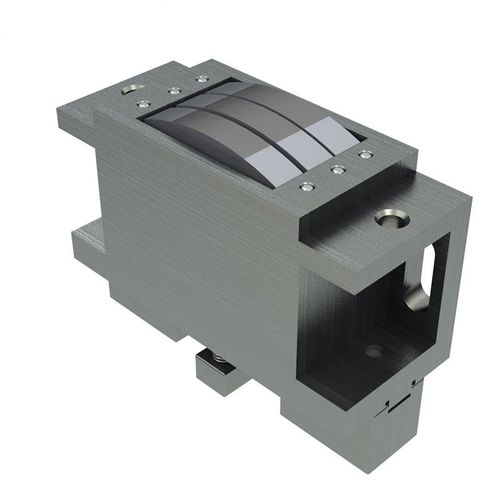

Magnetkopf zur Zeichenerkennung DR330-02.1

für Lesen/Schreiben Lesespannung bei IS: 30 mVss +30 % /- 20 % (Lesen) Resolution: @ 420/20 FRPI: > 80 % (Lesen) Übersprechen dyn. @ 210 FRPI: < 2 % (Lesen) Referenzstrom @ 95 % UL max.: 16 mApp ± 20 % (Schreiben) Induktivität @ 1 kHz / 50 mV: 4,5 mH ± 20 % (Schreiben); 550 mH ± 20 %(Lesen) Gleichstromwiderstand: 4,5 Ω ± 20 % (Schreiben); 400 Ω ± 20 % (Lesen) Spaltbreite: 0.02 mm Messbedingungen Aufzeichnungsmedium: 3M 777GP Relativgeschwindigkeit: 19.05 cm/s Aufzeichnungsdichte: 210 FRPI Entsprechende Schreibfrequenz: 0.788 kHz Lesekopflast: 10 kΩ//150 pF Lesebandbreite: 10 kHz Schreibstrom: 40 mASS Anstiegszeit des Stromes: 60 µs ± 40 Schreiben und Lesen; S. = 3mm, L. = 3mm 1 Spur für Karte, Grundkopf Technische Merkmale Magnetkopf zum Schreiben und Lesen von Daten 1 Spur nach ISO Normung Für Kreditkarten Kundennutzen Bewährte Technik Lange Einsatzdauer Hohe Genauigkeit
