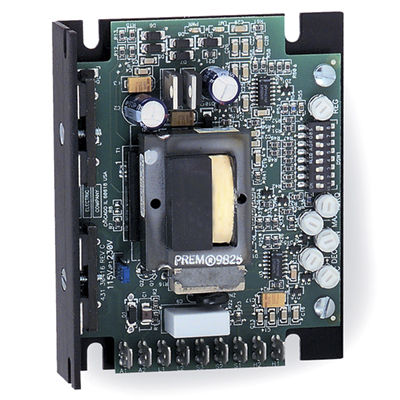

DC-Drehzahlregler 0865 , 0866

Permanentmagneteingebaut

Ungefilterte SCR-DC-Basisdrehzahlregelung (offenes Gehäuse) Informationen zur Anwendung - Ausgelegt für Dauerbetrieb bei 50° C Umgebungstemperatur und ohne zusätzlichen Kühlkörper. - Treibt Bodine 130V und 180V Permanentmagnet-DC-Motoren an. - Treibt 90V und 180V "SCR rated" und 130V "PWM rated" Permanentmagnet-Gleichstrommotoren anderer Hersteller an. - Anschlüsse an Modell 0865 mit 0,25"-Schnellanschlusslaschen. Sieben Gegenklemmen werden mit der Steuerung geliefert. Anschlüsse an Modell 0866 mit steckbarem Klemmenblock (im Lieferumfang der Steuerung enthalten). STANDARDMERKMALE - Betrieb mit 115 Volt AC oder 230 Volt AC, wählbar mit Steckbrücke. - Umschaltbarer Ausgang für 0-90 Volt DC oder 0-180 Volt DC. - Back-EMF-Rückführung sorgt für eine Drehzahlregelung von mehr als 2%. - Dip-Schalter zur einfachen Kalibrierung der Steuerung für verschiedene Motorgrößen. - Zwei Diagnose-LEDs zeigen an, wenn der Strom eingeschaltet ist und wenn der Stromausgang den mit dem TORQ-Potentiometer eingestellten Grenzwert erreicht. - Sechs integrierte, vom Benutzer einstellbare Potentiometer für Drehmomentgrenze, Mindestdrehzahl, Höchstdrehzahl, Beschleunigungszeit, Verzögerungszeit und Drehzahlregelung. - Die Drehzahl kann manuell mit einem fernbedienbaren 10K-Potentiometer (im Lieferumfang der Steuerung enthalten) eingestellt werden. - Der ungefilterte Antrieb nimmt weniger AC-Netzstrom auf als vergleichbare SCR-gefilterte Steuerungen. - Anschlüsse für einen optionalen, vom Benutzer bereitgestellten Sperrschalter.
