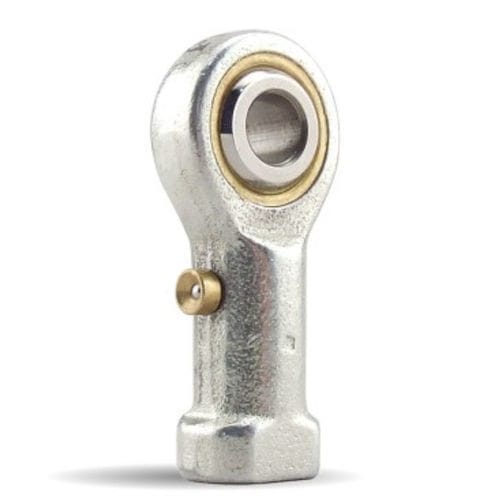

Außen-Gelenkkopf POSL-5

PTFEselbstschmierendkorrosionsbeständig

Gelenkköpfe, auch bekannt als Heim Joint (Nordamerika) oder Rose Joint (Großbritannien und andere Länder), sind mechanische Gelenke. Gelenkköpfe werden an den Enden von Zylindern, Gestängen, Stangen und Wellen verwendet, um Fluchtungsfehler zwischen verbundenen Teilen auszugleichen. Sie bestehen aus einem kugelförmigen Innenring und einer zylindrischen Bohrung zur Befestigung auf einer Welle. Gelenkköpfe werden über einen Außengewindebolzen mit Außengewinde oder ein Innengewinde mit Innengewinde an Stangen und Wellen befestigt. Rechtsgewinde ziehen sich im Uhrzeigersinn an und sind die am häufigsten verwendete Gewindeart. Linksgewinde ziehen sich gegen den Uhrzeigersinn fest und müssen mit dem Gegenstück übereinstimmen. Gelenkköpfe unterscheiden sich in Bezug auf ihre Abmessungen und besonderen Merkmale. Zu den Maßangaben gehören Konstruktionseinheiten, Bohrungsdurchmesser, Hauptdurchmesser, Lagerdicke, Gehäusedurchmesser, Gesamtlänge und Gewindelänge. Zu den englischen Maßeinheiten gehören Zoll (in) und Bruchteile eines Zolls. Metrische Maßeinheiten sind Millimeter (mm) und Zentimeter (cm). Der Bohrungsdurchmesser ist der Innendurchmesser (ID) der Lagerbohrung. Der Hauptdurchmesser ist der Nenndurchmesser bis zum oberen Ende des Gewindes. Die Lagerdicke ist die Länge durch die Bohrung. Gehäusedurchmesser ist der Außendurchmesser (OD) des Lagergehäuses. Die Gesamtlänge ist der Abstand von der Oberseite des Gehäuses bis zum Ende des Schaftes. Einige Gelenkköpfe sind selbstschmierend oder verfügen über eine Schmieröffnung. Andere sind korrosionsbeständig oder mit PTFE-Dichtungen ausgestattet.
