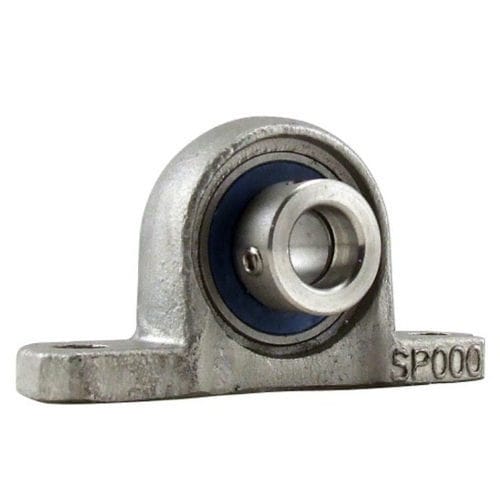

Sitz-Stehlager SUP series

mit KugellagerEdelstahlExzenterspannring

Mini-Pillow-Block-Lager aus Edelstahl mit exzentrischer Spannhülse (SUP) haben Gehäuse aus Edelstahl und Einsätze aus Edelstahl. Pillow Blocks haben ein in ein Gehäuse eingebautes Lager und werden verwendet, wenn die Montagefläche des Lagers parallel zur Wellenachse liegt. Das Gehäuse wird durch die Bohrungen im Boden mit einem Fundament verschraubt. Der Schließring hat eine Aussparung, die exzentrisch zur Bohrung angebracht ist. Bei der Montage auf der Welle greift diese exzentrische Aussparung in ein exzentrisches Nockenende des Innenrings eines Lagers ein. Der Bund greift in die innere Nocke des Lagers ein. Diese Baugruppe klemmt die Welle fest ein. Die Stellschraube am Bund sorgt für eine zusätzliche Verriegelung.
