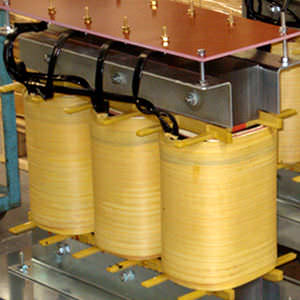

Transformator für Industrieanwendungen 3CL seriesVerteilungGießharzdreiphasig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Verteilung
- Aufbau
- Gießharz
- Anwendung
- für Industrieanwendungen
- Elektrische Spezifizierung
- dreiphasig
- Installierung
- bodenstehend, Aufputz
- Normen
- IEC
- Weitere Eigenschaften
- drei Wicklungen
- Leistung kVA
Max: 160 kVA
(217,539385 hp)Min: 0,5 kVA
(0,679811 hp)- Frequenz
50 Hz, 60 Hz
Beschreibung
Dreiphasentransformatoren, die gemäß IEC61558 und IEC60076 entwickelt und hergestellt werden. Es handelt sich um doppelt gewickelte Trenntransformatoren für den Dauerbetrieb, komplett mit Erdungsschirm zwischen Primär- und Sekundärwicklungen.
- Dreiphasen-Leistungstransformator : Trenntransformator mit Erdungsschirm zwischen Primär- und Sekundärwicklung
- Norm : IEC / BS-EN 61558, IEC60076
- Isolationsklasse : F
- Isolationswiderstand : > 5 Meg Ω
- Durchschlagsfestigkeit : Primär zu Sekundär > 2,5kV Primär zu Erde > 2,5kV Sekundär zu Erde > 2,5kV
- Umgebungstemperatur : 40℃
- Betriebsart: Dauerbetrieb bei Nenn-KVA
- Kern: Hochwertiger Elektrostahl, sicher geklemmt und gebunden
- Wicklungen: Polyesterummantelter Kupferrunddraht der Güteklasse 2 oder Nomex-ummanteltes Kupferband
- Kühlung : Offene Transformatoren - AN Gekapselt - ANAN Lüfterkühlung kann auch für spezielle Einheiten geliefert werden
- Anschlussklemmen : DIN-Schienenmontage, Bolzen oder Kupferschienen je nach Stromstärke.
- Erdung : Erdungsschirm zwischen Primär- und Sekundärwicklungen mit herausgeführtem Kabel, das mit dem Kern und allen Metallteilen verbunden ist.
- Gehäuse : Stahlblechgehäuse können geliefert werden, bitte beachten Sie unsere separaten Datenblätter.
- Schutz : Es können Sicherungen oder Schutzschalter eingebaut werden.
---
