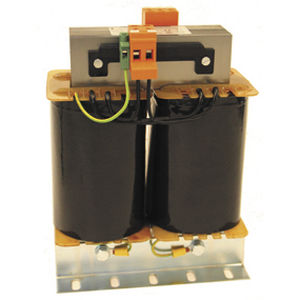

Zweiwicklungstransformator CL series

LeistungGießharzfür Industrieanwendungen

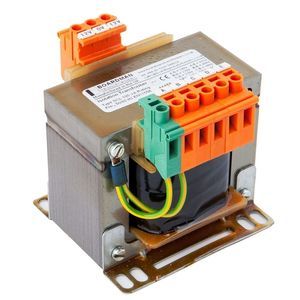

Größere Einphasentransformatoren in UI-Zweigliedrigkeit. Die Transformatoren entsprechen den Normen IEC61558 und IEC60076 und sind mit einer Reihe von Spannungs- und Anschlussoptionen erhältlich. - Steuertransformator : Klasse 1 Trenntransformator mit Erdungsschirm zwischen Primär- und Sekundärseite - Norm: IEC / BS-EN 61558 - Primärspannungen : Zu spezifizieren - Sekundärspannungen : Noch zu spezifizieren - Isolationsklasse : B, F oder H - Isolationswiderstand : > 5 Meg Ω - Durchschlagfestigkeit : Primär zu Sekundär >2,5kV Primär zu Erde >2,5kV Sekundär zu Erde >2,5kV - Umgebungstemperatur : 40℃ Schutz des Transformatorstromkreises Transformatoren müssen gegen Kurzschluss und Überlast geschützt sein. Primärstromkreis Die Primärseite des Transformators sollte gegen Kurzschluss geschützt sein, so dass im Falle eines Kurzschlusses die Versorgungsspannung unterbrochen wird. Bei der Bemessung des Primärschutzes muss der hohe Einschaltstrom beim Einschalten des Transformators berücksichtigt werden.
