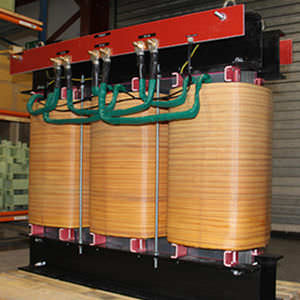

Isolationstransformator 3CL series

VerteilungGießharzfür Elektronik

Dreiphasige Industrietransformatoren, entwickelt und hergestellt nach IEC61558 und IEC60076. Es handelt sich um doppelt gewickelte Trenntransformatoren für den Dauerbetrieb, komplett mit Erdungsschirm zwischen Primär- und Sekundärwicklungen. - Dreiphasen-Leistungstransformator : Trenntransformator mit Erdungsschirm zwischen Primär- und Sekundärwicklung - Norm : IEC / BS-EN 61558, IEC60076 - Isolationsklasse : F - Isolationswiderstand : > 5 Meg Ω - Durchschlagsfestigkeit : Primär zu Sekundär > 2,5kV Primär zu Erde > 2,5kV Sekundär zu Erde > 2,5kV - Umgebungstemperatur : 40℃ - Betriebsart: Dauerbetrieb bei Nenn-KVA - Kern: Hochwertiger Elektrostahl, sicher geklemmt und gebunden - Wicklungen: Polyesterummantelter Kupferrunddraht der Güteklasse 2 oder Nomex-ummanteltes Kupferband - Kühlung : Offene Transformatoren - AN Gekapselt - ANAN Lüfterkühlung kann auch für spezielle Einheiten geliefert werden - Anschlussklemmen : DIN-Schienenmontage, Bolzen oder Kupferschienen je nach Stromstärke. - Erdung: Erdungsschirm zwischen Primär- und Sekundärwicklungen mit herausgeführtem Kabel, das mit dem Kern und allen Metallteilen verbunden ist.
