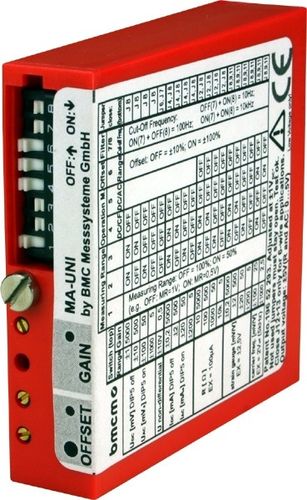

Signalverstärker MA-UNI

SpannungStromMess

FEATURES - 10kHz Bandbreite - 5B kompatibel - galvanische Trennung - für U, I, R, DMS-Messbrücken, LVDTs (induktive Wegsensoren) - 3 schaltbare Filtereckfrequenzen - viele schaltbare Messbereiche (max. ±10V) - abgleichbar mit Potentiometern - 4mA, 100µA DC, ±2.5V DC, oder 2V eff bei 5kHz AC für Sensorspeisung - DC oder AC entkoppelt - Patent Nr. 196 52 293 - wiederverwendbar für andere Messaufgaben PERFEKT ANGEPASST. UNIVERSELL. Der Messverstärker MA-UNI passt Signale verschiedenster Art und Größe an den 5V-Eingang eines PC-Messsystems an. Mit 10kHz Bandbreite ist er ideal für dynamische Signale. Ein Alleskönner der Signalkonditionierung, der Leistung und Genauigkeit Ihrer Messanlage optimiert. 5B TECHNIK. INDUSTRIELLER STANDARD. Die Pinbelegung des 5B Moduls entspricht dem weit verbreiteten 5B Standard von Analog Devices und Burr Brown. Zusätzlich wurde ein 0EX Pin eingeführt, so dass Sensorik auch unipolar versorgt werden kann. WAHRE MESSGRÖSSE. Sie wollen Spannung, Strom, Widerstand oder Temperatur (Thermoelement) messen? Mit dem MA-UNI alles machbar: Direkt anschließbar sind alle gängigen Aufnehmer sowie LVDTs (Trägerfrequenz) und DMS-Messbrücken (Dehnung). Zur optimalen Signalanpassung können zahlreiche Messbereiche ausgewählt werden. OFFENSICHTLICH SICHER. Bei Einsatz mehrerer Module sind die Kanäle untereinander und zum Messsystem galvanisch getrennt. Damit ist das gesamte System vor hohen Potentialen und Störeinflüssen optimal geschützt.
